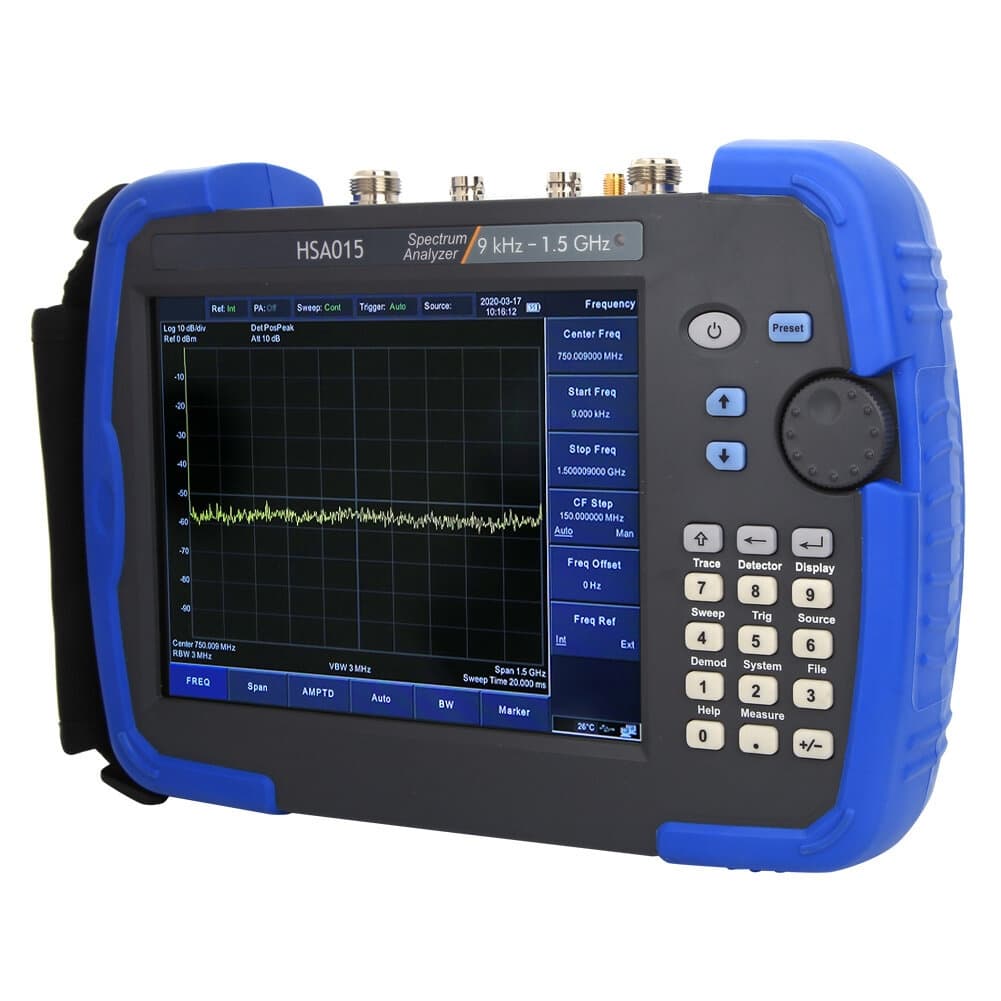

Анализатор спектра OWON HSA015

Частотный диапазон: 9 кГц до 1.5 ГГц (HSA015-TG: 9 кГц до 1.500009 ГГц)
Разрешение по частоте: 1 Гц
Диапазон частотной шкалы (Span): 0 Гц, от 100 Гц до макс. частоты прибора
Погрешность шкалы: ± шкала / (число точек сканирования — 1)
Фазовый шум SSB (20-30°C, fc=1 ГГц, RBW=1 кГц, VBW=1 кГц):
При отстройке 10 кГц: < -80 дБн/Гц (типовое)
При отстройке 100 кГц: < -100 дБн/Гц (типовое)
При отстройке 1 МГц: < -107 дБн/Гц (типовое)
Полоса пропускания разрешения (RBW) (-3 дБ): 10 Гц до 500 кГц (шаг 1-10 последовательно), 1 МГц, 3 МГц
Точность RBW: < 5% типовое (RBW ≤ 1 МГц)
Коэффициент формы фильтра разрешения (60 дБ : 3 дБ): < 5:1 типовое
Полоса видео (VBW) (-3 дБ): 10 Гц до 3 МГц
Диапазон измерения амплитуды: от DANL до +20 дБм (1 МГц — 3.6 ГГц, предусилитель выкл)
Опорный уровень: от -80 дБм до +30 дБм, шаг 0.1 дБ
Предусилитель: 20 дБ (номинально)
Диапазон входного аттенюатора: от 0 до 50 дБ, шаг 1 дБ
Уровень собственного шума DANL (аттенюатор 0 дБ, детектор выборки, усреднение трейсов ≥20, 20-30°C, нормировка RBW к 1 Гц):
Предусилитель ВЫКЛ:
1 МГц — 1 ГГц: -140 дБм (типовое)
1 ГГц — 1.5 ГГц: -138 дБм (типовое)
Предусилитель ВКЛ:
1 МГц — 1 ГГц: -160 дБм (типовое)
1 ГГц — 1.5 ГГц: -158 дБм (типовое)
Абсолютная точность амплитуды (20-30°C, fc=50 МГц, размах 200 кГц, RBW=10 кГц, VBW=10 кГц, пиковый детектор, RF аттенюатор 10 дБ, уровень достоверности 95%):
Предусилитель ВЫКЛ: ±0.4 дБ (сигнал -20 дБм)
Предусилитель ВКЛ: ±0.5 дБ (сигнал -40 дБм)
Полная точность амплитуды: < 1.5 дБ
Частотная характеристика (20-30°C, 30-70% отн. влажность, аттенюатор 20 дБ, опорная частота 50 МГц):
Предусилитель ВЫКЛ (fc≥100 кГц): ±0.8 дБ (±0.4 дБ типовое)
Предусилитель ВКЛ (fc≥1 МГц): ±0.9 дБ (±0.5 дБ типовое)
Выход трекингового генератора (для модели HSA015-TG):
Диапазон частот: 100 кГц до 1.5 ГГц
Диапазон уровня выходной мощности: -30 дБм до 0 дБм
Разрешение уровня выходной мощности: 1 дБ
Плоскостность выходного сигнала: ±3 дБ
Максимальный безопасный уровень на входе: Средняя мощность до +30 дБм, постоянное напряжение ±50 В
VSWR (вход 20 дБ RF затухание): < 1.5 (номинально)
Интерфейсы связи: USB HOST, USB DEVICE, LAN (10/100 Base, RJ-45)
Тип дисплея: TFT LCD, 8 дюймов, 1024×768, 65536 цветов
Вес: Приблизительно 2.5 кг (без упаковки)
Габариты (Ш × В × Г): 265 мм × 190 мм × 58 мм
Питание: Литий-ионный аккумулятор, время работы до 4-6 часов
Рабочая температура: От 0°C до 40°C
Температура хранения: От -20°C до 60°C
