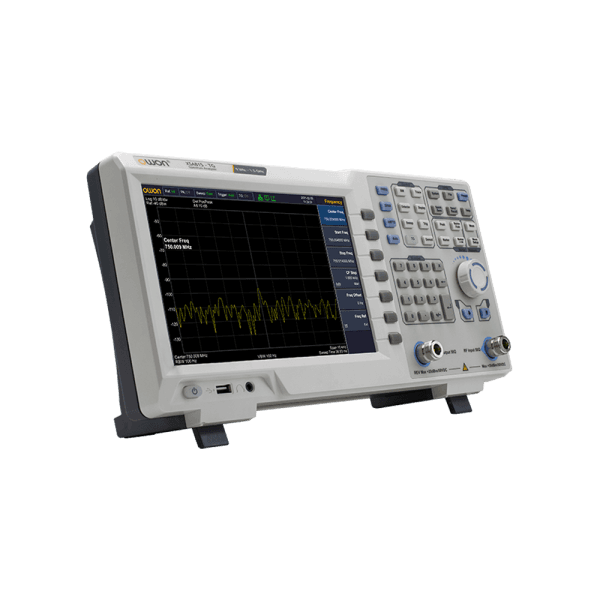

Анализатор спектра OWON XSA805

Диапазон частот: 9.000 кГц – 500.009 МГц
Разрешение по частоте: 1 Гц
Диапазон развертки: от 0 Гц, 100 Гц до максимальной частоты прибора
Погрешность развертки: ± развертка / (количество точек развертки — 1)
Фазовый шум SSB при несущей 500 МГц:
Отстройка 10 кГц: < -80 дБн/Гц
Отстройка 100 кГц: < -100 дБн/Гц
Отстройка 1 МГц: < -115 дБн/Гц
Полоса пропускания разрешения RBW (-3 дБ): 1 Гц — 1 МГц (шаги 1-3-5-10)
Точность RBW: <5% (типичное значение)
Коэффициент формы фильтра разрешения (60 дБ : 3 дБ): <5 (типичное значение)
Полоса пропускания видео VBW (-3 дБ): 10 Гц — 1 МГц (шаги 1-3-5-10)
Диапазон измерения амплитуды: от DANL до +10 дБм (100 кГц-10 МГц, предусилитель выключен) / до +20 дБм (10 МГц-1.5 ГГц, предусилитель выключен)
Опорный уровень: от -80 дБм до +30 дБм, шаг 0.01 дБ
Встроенный предусилитель: 20 дБ (номинальное значение)
Входной аттенюатор: 0-40 дБ с шагом 1 дБ
Входное сопротивление: 50 Ом
Отображаемый средний уровень шума DANL (аттенюатор 0 дБ, RBW=VBW=100 Гц, усреднение 50, 20-30°C):
Предусилитель выключен: 9 кГц-1 МГц: -95 дБм (тип.) < -88 дБм; 1 МГц-500 МГц: -140 дБм (тип.) < -130 дБм
Предусилитель включен: 100 кГц-1 МГц: -135 дБм (тип.) < -128 дБм; 1 МГц-500 МГц: -160 дБм (тип.) < -150 дБм
Частотная характеристика (20-30°C, влажность 30-70%, аттенюатор 10 дБ, относительно 50 МГц):
Предусилитель выключен (fc 9 кГц): <0.7 дБ
Предусилитель включен (fc 50 МГц): <1.0 дБ
Погрешность точности абсолютной амплитуды (fc=50 МГц, пиковый детектор, предусилитель выключен, аттенюатор 10 дБ, уровень входного сигнала -10 дБм, 20-30°C): <0.4 дБ
Генератор слежения (опция):
Диапазон выходного уровня: -40 дБм — 0 дБм
Разрешение выходного уровня: 1 дБ
Неравномерность выходного сигнала относительно 50 МГц: ±3 дБ
Гармонические составляющие: -30 дБн (при выходной мощности -10 дБм)
Негармонические составляющие: -40 дБн (при выходной мощности -10 дБм)
Изоляция генератора слежения от входного терминала: -60 дБ (при выходной мощности 0 дБм)
Дисплей: 9 дюймов, TFT, цветной, 1280×800 пикселей
Порты ввода/вывода: USB 2.0 Host, USB 2.0 Device, LAN (10/100Base), HDMI, разъем для наушников 3.5 мм
Габаритные размеры: 375 x 120 x 185 мм
Масса: около 3.7 кг
Электропитание: 100-240 В, 50/60 Гц
