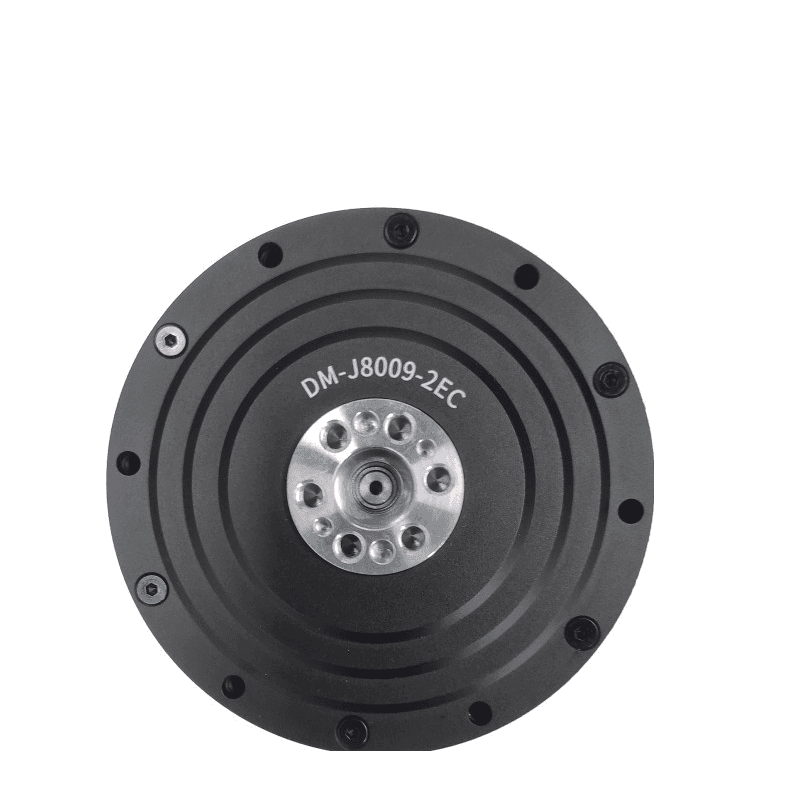

Бесщеточный серводвигатель DAMIAO DM-J8009-2EC

Закажите бесщеточный серводвигатель DAMIAO DM-J8009-2EC — выбирайте компактную и мощную точность!

Бесщеточный серводвигатель DAMIAO DM-J8009-2EC — это современный привод для точного позиционирования в робототехнике. Он объединяет компактные размеры с высокими показателями крутящего момента. Этот интеллектуальный сервопривод оснащен встроенным энкодером и контроллером. Вы получите точное управление механизмами на дронах, манипуляторах или шасси. Это решение для задач, где важны мощность, надежность и малые габариты.

Данная модель использует передовую бесщеточную технологию. Она обеспечивает плавное движение, долгий срок службы и высокий КПД. Встроенная электроника обрабатывает команды и данные с датчика положения. Двигатель точно поворачивает вал на заданный угол и удерживает его. Он превосходит по характеристикам традиционные коллекторные сервоприводы.

• Компактный и легкий корпус при высокой удельной мощности.

• Интеллектуальное управление с абсолютным энкодером высокой точности.

• Бесщеточная конструкция для долговечности, низкого шума и плавности хода.

• Гибкие интерфейсы связи (CAN, PWM, UART) для интеграции в любую систему.

• Высокий удерживающий момент для эффективной работы под нагрузкой.

Как работает интеллектуальный сервопривод с обратной связью

Серводвигатель работает по принципу замкнутого контура управления. Он получает от главного контроллера целевую команду (угол или скорость). Встроенный процессор сравнивает команду с текущим положением вала. Данные о положении поступают от высокоточной магнитной системы энкодера. Затем контроллер рассчитывает и подает нужный ток на обмотки двигателя. Вал поворачивается именно на требуемый угол с заданным усилием.

Такая система автоматически компенсирует внешние воздействия. Например, если на пути возникает сопротивление, привод увеличит усилие. Он будет стремиться достичь заданной позиции, несмотря на помеху. Это делает его не просто мотором, а «умным» исполнительным устройством. Точность позиционирования может достигать долей градуса.

Технические характеристики и сферы применения

Модель DM-J8009-2EC имеет номинальный крутящий момент около 2 Н·м. Пиковый момент может быть значительно выше для преодоления инерции. Стандартное рабочее напряжение составляет 24-48 В постоянного тока. Вал оснащен абсолютным энкодером с разрешением до 17 бит. Это позволяет точно контролировать положение. Контроллер поддерживает основные промышленные протоколы связи.

Функционал привода включает несколько режимов работы. Основной — режим позиционирования для точного углового перемещения. Также есть режим постоянной скорости и режим управления крутящим моментом. Возможна настройка профилей ускорения, торможения и пределов перемещения. Все параметры конфигурируются через фирменное программное обеспечение.

Этот серводвигатель находит применение в различных роботизированных системах. На дронах его используют для поворотных платформ антенн или камер слежения. В наземных роботах он приводит в движение колеса, гусеницы или суставы манипуляторов. Также он подходит для автоматизации в станках, 3D-принтерах и другом оборудовании.

Установка и настройка требуют понимания основ сервоуправления. Необходимо надежно закрепить корпус, чтобы избежать вибраций. Подключить силовые провода и интерфейсный кабель к управляющему контроллеру. Выполнить процедуру калибровки начального положения энкодера. Настроить коэффициенты ПИД-регулятора для оптимального отклика системы. Готовая библиотека для ROS упрощает интеграцию в сложные проекты.

Технические характеристики

• Номинальное напряжение: 48 В (поддерживает 24-48 В)
• Номинальный ток: 20А
• Пиковый ток: 50А
• Номинальный крутящий момент: 20 Нм
• Пиковый крутящий момент: 40 нм
• Номинальная скорость: 100/200 об/мин.
• Скорость холостого хода: 160/320 об/мин
• Внешний диаметр: 98 мм
• Высота: 61,7 мм
• Вес мотора: около 896 г
• Материал и цвет корпуса: алюминий 6061, черный.
