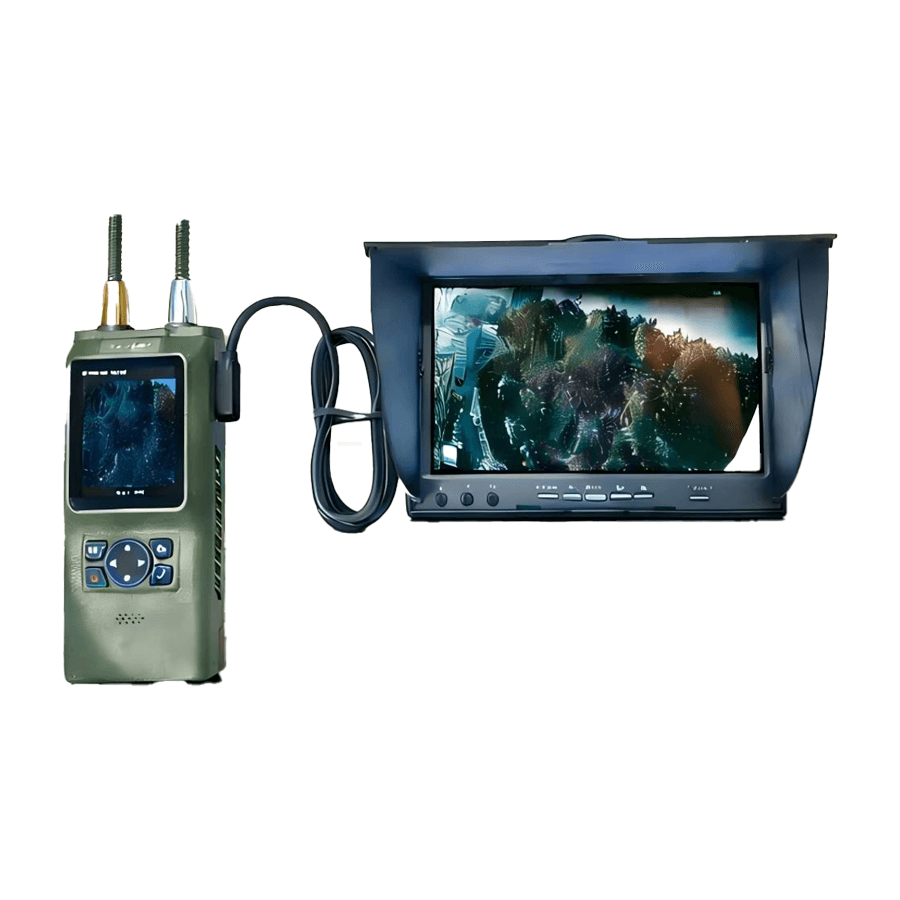

Детектор дронов с экраном F8

Закажите портативный детектор дронов F8 для защиты воздушного пространства от «чёрных» полётов!

Обеспечьте раннее обнаружение любых беспилотников на охраняемой территории. Портативный детектор дронов с экраном использует супергетеродинную архитектуру для пассивного сканирования эфира. Устройство покрывает сверхширокий частотный диапазон от 100 МГц до 8 ГГц, выявляя большинство современных БПЛА. Прибор идеально подходит для полиции, охраны объектов и спецслужб. Выбирайте надёжное решение для антидронной защиты.

• Сверхширокий частотный диапазон 100 МГц – 8 ГГц. Обнаруживает сигналы управления и видеопередачи любых дронов, включая DJI, Autel и FPV-коптеры .
• Большая дальность обнаружения до 3 км. Своевременно предупреждает о приближении БПЛА, давая время на реакцию .
• Режим реального видео (Video Capture). Позволяет в реальном времени смотреть, что видит камера FPV-дрона, и использовать эту информацию .
• Направленное определение источника сигнала.Встроенный пеленг (до 5°) и опциональная направленная антенна помогают точно определить местоположение пилота .
• Всепогодная и портативная конструкция. Устройство с защитой IP54 весит всего 580 г, работает в диапазоне от -20°C до +60°C, а аккумулятора хватает на 7 часов .

Как работает этот интеллектуальный радар и его применение

Детектор дронов с экраном работает в пассивном режиме: он только слушает эфир, ничего не излучая, и поэтому абсолютно незаметен для нарушителей. Устройство непрерывно сканирует частоты от 100 МГц до 8 ГГц и при обнаружении характерных для дронов сигналов оповещает оператора. На встроенном цветном экране отображается тип беспилотника, его частота и сила сигнала.

Если дрон — FPV (с аналоговой видеопередачей), детектор может даже показать, что именно видит его камера, в реальном времени. Для определения местоположения пилота используется направленная антенна. Вращая её, оператор по максимальной громкости сигнала быстро находит точку управления дроном.

Технические характеристики и эксплуатация

Детектор F8 идеально подходит для охраны периметра промышленных объектов, военных баз, аэропортов и частных территорий. Эффективен при проведении массовых мероприятий и для защиты VIP-персон. Благодаря портативности, его можно использовать в патрульных автомобилях и на блокпостах.

1. Заявления и меры безопасности

1.1 Заявление об авторских правах

• Без предварительного письменного разрешения компании ни одно лицо или организация не имеет права воспроизводить или распространять данное руководство (полностью или частично) в любой форме.
• Программное обеспечение, входящее в состав продукта, защищено авторскими правами. Запрещается копировать, распространять, модифицировать, декомпилировать, дизассемблировать, расшифровывать, применять обратную разработку, сдавать в аренду или сублицензировать его без разрешения.

1.2 Заявление об ответственности

• Продукт поставляется «как есть». Данное руководство носит исключительно справочный характер. Компания не дает никаких явных или подразумеваемых гарантий, включая гарантии товарной пригодности, соответствия определенным целям или ненарушения прав третьих лиц.
• Компания не несет ответственности за любые косвенные убытки, включая потерю прибыли или данных, возникшие в результате использования данного руководства или продукта.

1.3 О данном руководстве

• Руководство применимо к нескольким моделям. Внешний вид и функции могут отличаться; ориентируйтесь на фактическое устройство.
• В руководстве описаны различные версии ПО. Пользовательский интерфейс зависит от установленной версии.
• Компания оставляет за собой право вносить исправления и изменения без предварительного уведомления.
• Пользователь несет единоличную ответственность за любые потери, возникшие в результате несоблюдения инструкций.

1.4 Инструкции по использованию

Во избежание травм или материального ущерба соблюдайте следующие меры предосторожности:

• Не используйте аксессуары, не одобренные компанией, а также поврежденные аксессуары.
• Никогда не оставляйте устройство или его аксессуары в зоне досягаемости детей или домашних животных.
• Используйте устройство в указанном рабочем диапазоне температур.
• При перегреве прекратите использование и дайте устройству остыть.
• Нажимайте на кнопки плавно, без чрезмерного усилия.
• Не разбирайте, не модифицируйте и не ремонтируйте устройство самостоятельно.

1.5 Рекомендации по безопасности и соответствию стандартам

• Перед использованием соблюдайте местные законы о радиочастотах, дронах и конфиденциальности. Не используйте устройство для незаконной слежки, подавления сигналов или вторжения в частную жизнь.
• Не разбирайте устройство. Это может повредить экранирование ЭМП и вызвать опасное излучение.
• Устройство соответствует национальным стандартам электромагнитной безопасности. Избегайте длительного близкого контакта антенны с головой или телом.
• Использование вблизи правительственных зданий, военных объектов и аэропортов строго запрещено без специального разрешения.

2. Меры безопасности при обращении с аккумулятором

2.1 Запрещенные условия зарядки

Зарядка аккумулятора строго запрещена в следующих случаях:

1. Устройство намокло. Просушите его, прежде чем заряжать.
2. Используйте только одобренные зарядные устройства.
3. Не заряжайте рядом с источниками сильного излучения.
4. Не заряжайте при утечке, деформации, перегреве или других неисправностях.
5. Не перезаряжайте аккумулятор.

2.2 Инструкции по обслуживанию аккумулятора

• Заряжайте при температуре от 5°C до 40°C.
• Не отключайте питание и не извлекайте батарею во время зарядки.
• Пыль на клеммах может влиять на зарядку. Протирайте их чистой сухой тканью.
• Не подвергайте аккумулятор воздействию прямых солнечных лучей или источников тепла.
• Не сдавливайте, не прокалывайте и не разбирайте корпус аккумулятора.

2.3 Транспортировка

• Убедитесь, что аккумуляторы в упаковке не замыкаются. При нескольких аккумуляторах упакуйте их по отдельности.
• Сопроводительные документы должны содержать подробную информацию о грузе. Соблюдайте все местные законы о перевозке опасных грузов.

3. Подготовка к использованию

3.1 Установка принадлежностей

Антенна, Аккумулятор.

3.2 Установка антенны

• Цвет основания антенны должен совпадать с цветом гнезда.
  • Золотое основание -> Золотое гнездо.
  • Серебряное основание -> Серебряное гнездо.
• Внимание: Не раскачивайте устройство, держась за верхнюю часть антенны.

3.3 Установка аккумулятора

• Перед установкой/извлечением убедитесь, что устройство выключено.
• Установка: Вставьте аккумулятор в отсек и задвиньте до щелчка.
• Извлечение: Нажмите на защелку и вытяните аккумулятор.

3.4 Зарядка аккумулятора

• Используйте только одобренное зарядное устройство.
• Подключите адаптер к розетке и к порту Type-C на аккумуляторе.
• Примечание: Устройство поддерживает быструю зарядку 35 Вт. Полная зарядка ≈ 1 час. Время работы ≈ 7 часов.

4. Знакомство с устройством

F8 Ultra-Wideband Portable Drone Detector — портативный детектор дронов с супергетеродинной архитектурой.
Он обнаруживает HD цифровые видеосигналы OFDM (DJI, Autel) и аналоговые FM-сигналы (FPV-дроны) в диапазоне 100 МГц – 8 ГГц.

Ключевые преимущества: быстрое обнаружение, высокая чувствительность, дальность, низкая ложная тревога, масштабируемость, удобство.

5. Описание конструкции и органов управления

(Описание кнопок и разъемов в таблицах)

Передняя панель:

• Главный дисплей: Показывает информацию об обнаружении, время, дату.
• Кнопка питания: Удерживать 3 секунды – включение, 5 секунд – выключение.
• Вверх/Вниз: Регулировка громкости; переключение каналов.
• Влево/Вправо: Навигация по меню.
• Меню: Короткое нажатие – выбор цели; удерживание – вход в меню.
• Назад: Возврат на предыдущий экран.
• Подтверждение: Подтверждение выбора.

Боковые панели:

• Левый разъем: Подключение к ПК для прошивки.
• Правый разъем (8 контактов): Внешний дисплей (видеовыход) и управление глушилкой (выдача 3.3В при обнаружении).

Задняя панель:

• Вентилятор: Ручное включение/выключение.
• Клипса: Для крепления на ремень.
• Зарядный порт (Type-C): Поддержка 35 Вт. Индикатор мигает желтым при зарядке.

Верхняя панель:

• Золотое гнездо: Для антенны 100 МГц – 8 ГГц.
• Серебряное гнездо: Для антенны 2.4 ГГц / 5.8 ГГц.

6. Основные операции

6.1 Включение и выключение

• Включение: Удерживайте кнопку питания 3 секунды.
• Выключение: На главном экране удерживайте кнопку питания 5 секунд.
• Проверка заряда: Нажмите красную кнопку на аккумуляторе.

6.2 Регулировка громкости

• В режиме обнаружения нажимайте кнопки «Вверх»/«Вниз».

6.3 Функция оповещения в реальном времени

• Список оповещений: Тип дрона (DJI, AUTEL, FPV), частота (МГц), уровень сигнала.
• Спектр: Отображает частоты в диапазоне 100 МГц – 8 ГГц.
  • Оранжевая линия – слабый сигнал.
  • Желтая линия – средний сигнал.
  • Красная линия – сильный сигнал.

6.4 Функция захвата видео

• Позволяет захватывать видео с аналоговых FPV-дронов.
• Два режима отображения: Встроенный экран или внешний монитор (через магнитный интерфейс).
• Вход в режим: Короткое нажатие «Меню» -> Выбор источника сигнала.
• Настройка частоты: «Вверх/Вниз» (шаг 10 МГц), «Влево/Вправо» (шаг 1 МГц).
• Масштаб: Короткое нажатие «Меню» для переключения ×1, ×2, ×3.

6.5 Функция пеленгации

• Установите направленную антенну. Вращайте устройство и следите за уровнем сигнала на экране. Чем выше значение, тем точнее направление на дрон.

7. Настройка конфигурации

7.1 Язык: Выберите язык системы.
7.2 Время и дата: Настройка Год/Месяц/День/Час/Мин/Сек.
7.3 Подсветка:

• Key: Вкл/Выкл подсветку кнопок.
• LCD: Уровень яркости экрана (Высокий/Средний/Низкий).
  7.4 Вибрация: Вкл/Выкл виброотклик.
  7.5 Режим:
• Eco: Экономия энергии.
• Standard: Стандартный режим.
  7.6 Журналы:
• Вкл/Выкл запись.
• List: Просмотр журналов.
• Erase: Удалить все журналы.
  7.7 Устройство:
• Bluetooth: Вкл/Выкл.
• Fan: Вкл/Выкл вентилятор.
  7.8 Частота:
• DJI Autel: Вкл/Выкл обнаружение DJI/Autel.
• FPV: Вкл/Выкл обнаружение FPV.
• Frequency Bands: Включение/выключение отдельных частотных диапазонов (доступно 7 диапазонов).

8. Инструкция по подключению Bluetooth (DX-SMART)

1. Скачайте приложение DX-SMART (пример для iOS).
2. Откройте приложение и найдите кнопку «Transparent Transmission» (Прозрачная передача / Pass-through).
3. Нажмите «Search Bluetooth Devices» (Поиск Bluetooth-устройств).
4. Найдите устройство с именем «BT24-T» и подключитесь.
5. После успешного подключения начнется передача данных.

9. Поиск и устранение неисправностей

10. Стандарты обслуживания и очистки

• Не прокалывайте устройство.
• Не храните в агрессивных средах.
• Не поднимайте устройство за антенну.
• Перед очисткой выключите устройство и извлеките аккумулятор.
• Используйте мягкую ткань и нейтральное моющее средство.
• Не используйте спирт, аэрозоли или растворители.

11. Эксплуатация и обслуживание

• Визуальный осмотр: Проверяйте корпус и экран на наличие трещин.
• Аккумулятор: Проводите циклы зарядки-разрядки для продления срока службы.
• Зарядное устройство: Проверяйте кабели и вилки на повреждения.
• Функциональное тестирование: Проводите комплексные тесты ежеквартально.

12. План проверок (Кратко)

13. Приложение

13.1 Комплектация

• Основной блок ×1
• Антенны обнаружения ×2
• Кабель зарядки (Type-C) ×1
• Аккумулятор ×1
• Кабель для прошивки (конфигурации) ×1
• Зарядное устройство ×1

13.2 Опциональные аксессуары

• Внешний дисплей
• Внешний кабель управления глушилкой
• Направленная антенна

Отказ от ответственности:
Содержание данного руководства носит справочный характер. Производитель оставляет за собой право изменять спецификации без предварительного уведомления и не несет ответственности за ущерб, возникший в результате использования неоригинальных аксессуаров или несоблюдения инструкций.
