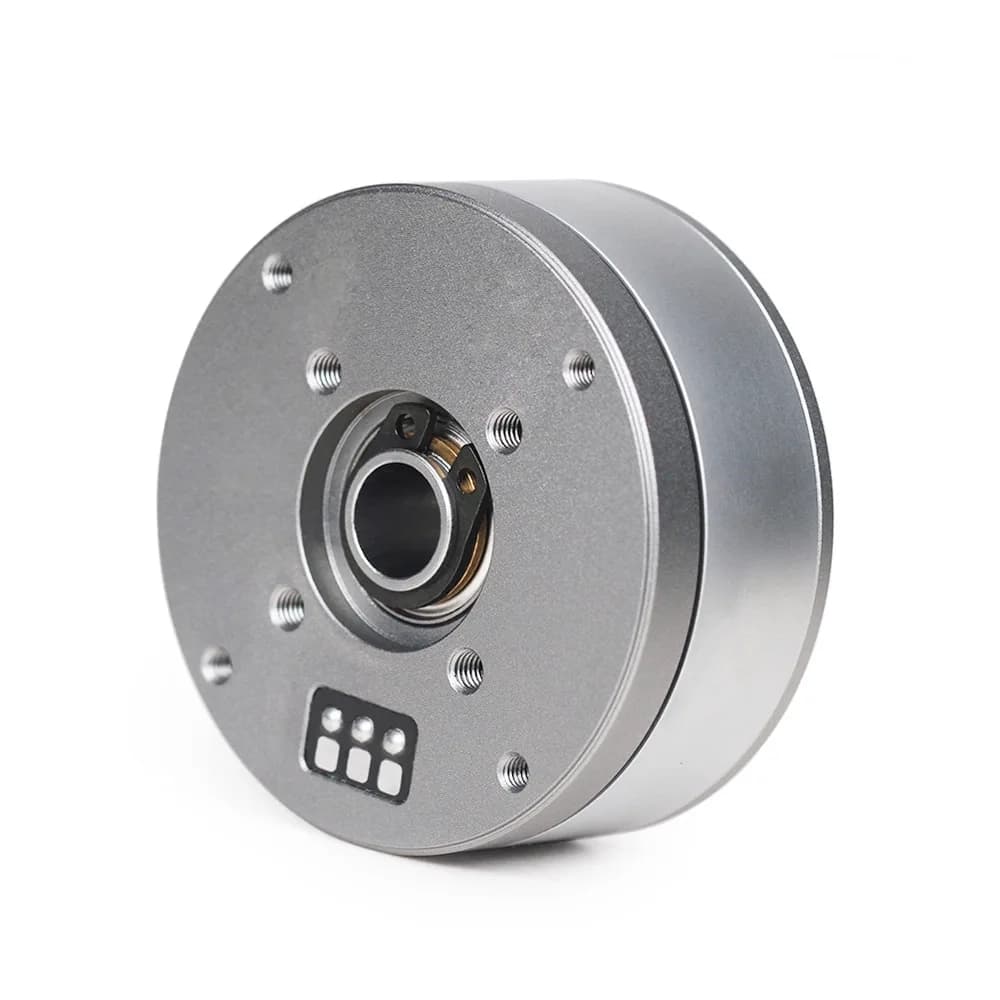

Двигатель T-Motor CubeMars GL40 70KV

Выберите T-Motor CubeMars GL40 для точного управления карданами и роботами

T-Motor – китайский бренд, основанный в 2009 году. Компания специализируется на бесколлекторных моторах и пропеллерах для БПЛА. В ассортименте есть двигатели серий P, U, V, F, MN и CubeMars. T-Motor выпускает ESC, рамы и комплектующие для промышленных дронов. Продукция используется в сельском хозяйстве, геодезии и робототехнике.

• Низкооборотистый (70 KV) для высокого крутящего момента.
• Полый вал 8 мм для прокладки проводов и кабелей.
• Степень защиты IP45 от пыли и брызг.
• Малый вес 107 граммов при диаметре 46.5 мм.
• Крутящий момент 0.14 Нм на ампер тока.

Как работает малооборотный бесколлекторный двигатель

Три фазы обмоток создают вращающееся магнитное поле. Ротор с 28 магнитами следует за полем. Низкое KV означает мало оборотов при высоком моменте. Полый вал позволяет пропустить внутрь проводку. Двигатель вращает кардан или колесо робота. Отсутствие щёток делает его очень надёжным.

Технические характеристики и функционал

Модель CubeMars GL40 имеет KV 70 оборотов на вольт. Размер двигателя Ø46.5×21.5 мм. Конфигурация 24N28P (24 полюса статора, 28 магнитов ротора). Диаметр полого вала 8 мм. Вес мотора 107 граммов. Номинальное напряжение 16 вольт. Ток холостого хода 5 ампер. Сопротивление фаза-фаза 3.6 Ом. Индуктивность фаза-фаза 1.8 мГн. Крутящий момент на ампер (Kt) составляет 0.14 Нм/А.

Используются импортные подшипники 6700ZZ. Степень защиты IP45. Тип двигателя – бесколлекторный (BLDC). Области применения: робототехника, карданные системы (подвесы) и приводы. Особенности: малый вес, низкое магнитное сопротивление (cogging), низкое энергопотребление.

Двигатель идеально подходит для карданов (подвесов) камер. Используется в шарнирах роботов и манипуляторах. Полый вал удобен для прокладки проводов управления. Низкое KV даёт высокий момент при малых оборотах. Компактный размер вписывается в ограниченное пространство.

• KV (оборотов на вольт): 70 KV
• Размер двигателя (мм): Ø46.5 x 21.5
• Конфигурация: 24N28P (24 полюса статора, 28 магнитов ротора)
• Диаметр вала (мм): 8
• Масса (г): 107

Электрические характеристики:

• Номинальное напряжение (В): 16
• Ток холостого хода (А): 5
• Сопротивление фаза-фаза (Ом): 3.6
• Индуктивность фаза-фаза (мГн): 1.8
• Kt (крутящий момент на ампер) (Нм/А): 0.14

Механические характеристики:

• Конструкция: Полый вал
• Подшипники: Импортные 6700ZZ
• Степень защиты: IP45
• Тип двигателя: Бесколлекторный (BLDC)
• Применение: Робототехника, карданные системы (подвесы), приводы
• Особенности: Малый вес, низкое сопротивление (cogging), низкое энергопотребление.
