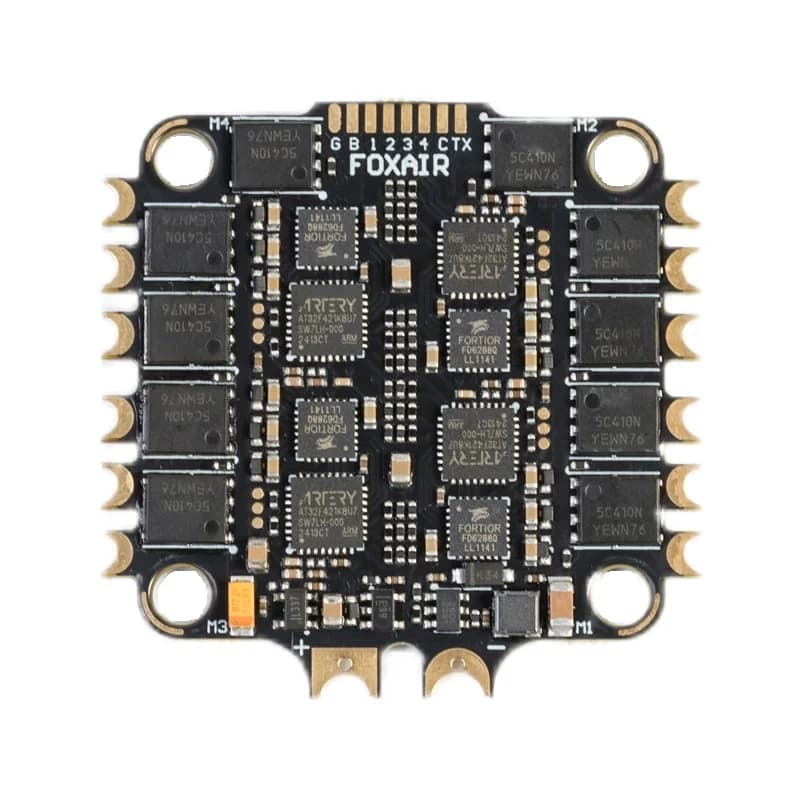

ESC регулятор FOXAIR AM32 65A 4in1

Купите мощный ESC регулятор FOXAIR GEMINI 4IN1 65A AM32 для вашего квадрокоптера!

Получите полный контроль над мощностью вашего дрона. Регулятор FOXAIR GEMINI 4IN1 65A ESC объединяет четыре независимых канала в одной компактной плате. Он работает на передовой прошивке AM32 с процессором AT32F421K8U7 на частоте 120 МГц.

Устройство поддерживает широкий диапазон напряжений от 3S до 8S LiPo. Вы сможете питать свои моторы стабильным током до 65 ампер на каждый канал. Это идеальный выбор для гоночных и фристайл дронов. Выбирайте надежность и передовые технологии от FOXAIR. Закажите GEMINI 4IN1 прямо сейчас в нашем магазине.

Пять главных преимуществ регулятора:

• Высокая мощность 65А постоянного тока и 70А пикового на каждый канал.

• Современный 32 битный процессор AT32F421K8U7 с частотой 120 МГц.

• Поддержка широкого диапазона входного напряжения 3S–8S (9–34.8В).

• Качественные MOSFET NTMFS5C410NT1G и 8 слойная плата с медью 3oz.

• Прошивка AM32 с поддержкой Dshot600, двунаправленного Dshot и телеметрии.

Принцип работы и конструкция

Регулятор FOXAIR GEMINI 4IN1 является электронным устройством управления скоростью вращения бесколлекторных моторов. Он получает сигналы от полетного контроллера по современным цифровым протоколам. Мощный процессор AT32F421K8U7 мгновенно обрабатывает команды пилота. Затем регулятор подает на обмотки моторов точно рассчитанное напряжение и ток. Это происходит сотни раз в секунду для идеальной синхронизации вращения.

Плата регулятора выполнена по передовой технологии с 8 слоями и толщиной меди 3 унции. Это обеспечивает отличную проводимость и эффективный отвод тепла при высоких нагрузках. Применены современные MOSFET транзисторы NTMFS5C410NT1G с низким сопротивлением открытого канала. Встроенный TVS диод защищает электронику от опасных скачков напряжения. Поддержка двунаправленного Dshot позволяет считывать обороты моторов для точного контроля.

Технические характеристики и прошивка

Изучите детальные параметры регулятора FOXAIR GEMINI 4IN1. Модель устройства FOXAIR GEMINI 4IN1 65A ESC с прошивкой AM32_AT32DEV_F421_2.17 (PB4). Размеры платы составляют 42.3 мм в длину, 41.2 мм в ширину и всего 4.86 мм высоты. Крепежные отверстия расположены по стандарту 30.5 × 30.5 мм под винты M4 .

Входное напряжение от 9 до 34.8 Вольт постоянного тока, что соответствует 3 8S LiPo аккумуляторам . Постоянный рабочий ток 65 ампер на каждый из четырех каналов. Максимальный ток в течение 10 секунд достигает 70 ампер.

Процессор (MCU) AT32F421K8U7 работает на частоте 120 МГц . MOSFET ключи NTMFS5C410NT1G обеспечивают высокую эффективность. Толщина медного слоя 3 унции, плата имеет 8 слоев для лучшего теплоотвода . Поддерживается TVS диод, обратная связь ESC и встроенный измеритель тока.

Протоколы управления включают Dshot600, Dshot300, Dshot150, Oneshot125, Oneshot42, PWM и Multishot . Подключение осуществляется через 8 пиновый коннектор или прямое припаивание проводов. Вес устройства всего 16.5 грамма.

Технические характеристики

• Модель: FOXAIR GEMINI 4IN1 65A ESC
• Прошивка: AM32_AT32DEV_F421_2.17 (PB4)
• Размеры: 42.3(Д) × 41.2(Ш) × 4.86(В) мм
• Крепление: 30.5 × 30.5 мм (отверстия M4)
• Входное напряжение: 3S–8S (9–34.8В)
• Постоянный ток: 65А
• Максимальный ток (10 сек): 70А (в течение 10 секунд)
• Процессор (MCU): AT32F421K8U7 (120МГц)
• MOSFET: NTMFS5C410NT1G
• Толщина медного слоя: 3oz
• Количество слоёв платы: 8 слоёв
• TVS-диод: поддерживается
• Обратная связь ESC: поддерживается
• Двунаправленный Dshot: поддерживается
• Измеритель тока: поддерживается
• Протоколы ESC: Dshot600, Dshot300, Dshot150, Oneshot125, Oneshot42, PWM, Multishot
• Порты ESC: 8-pin коннектор или прямое припаивание
• Вес: 16.5 г.
