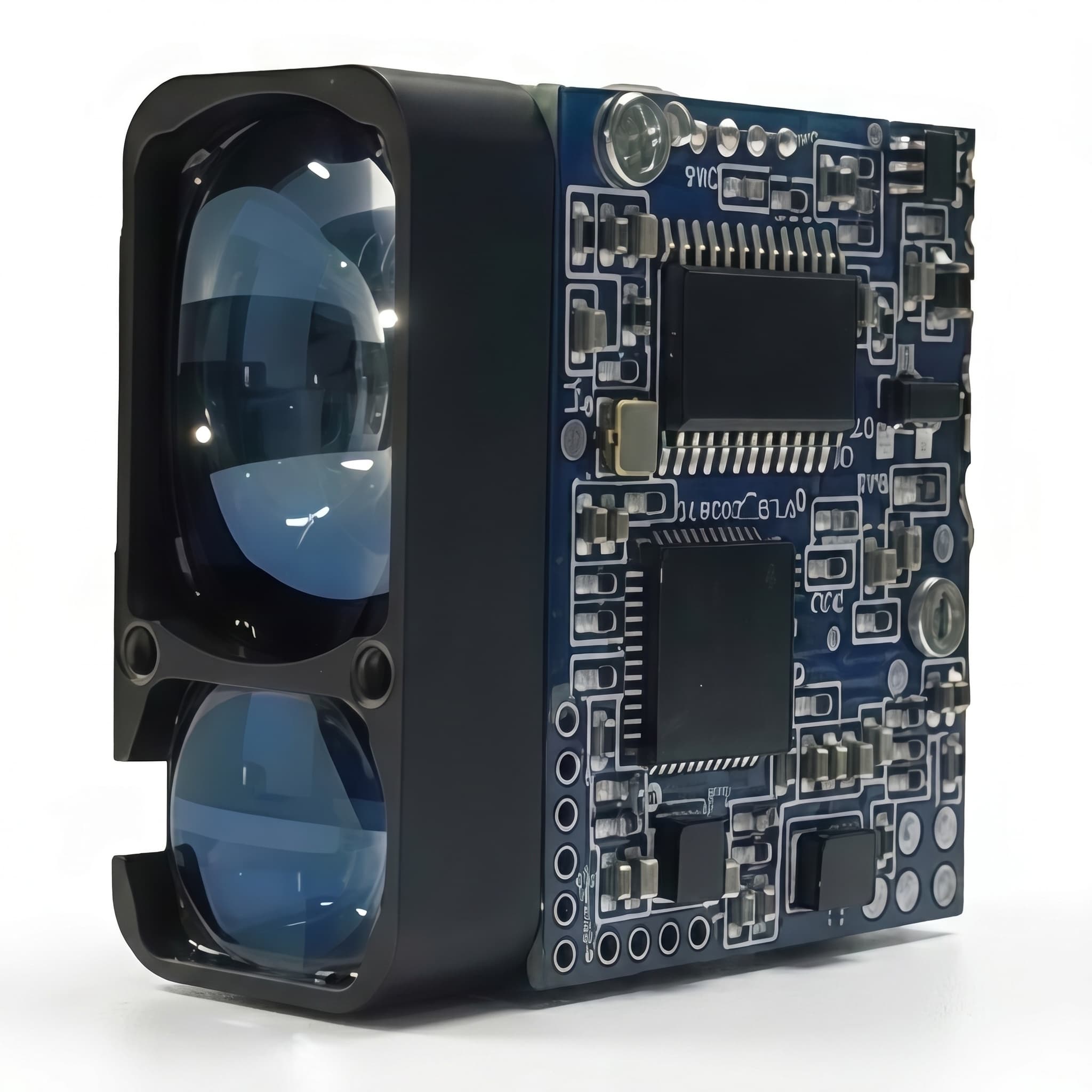

Компактный дальномер SP-RF-905-12-800-F

Купите компактный лазерный дальномер SP-RF-905-12-800-F для точных измерений на дальности до 1,2 км

Полупроводниковый модуль весом всего 11 граммов создан для интеграции в беспилотные летательные аппараты, системы прицеливания и портативное геодезическое оборудование. Устройство использует безопасное для глаз излучение 905 нм и передовые алгоритмы компенсации данных, обеспечивая стабильную погрешность не более ±1 метра.

5 главных преимуществ дальномера

• Дальность измерения до 1200 метров с погрешностью ±0,5 метра на коротких дистанциях.
• Частота следования импульсов до 800 Гц для быстрых и точных измерений.
• Ультракомпактные размеры 25×26×13 мм и вес всего 11 граммов.
• Широкий диапазон рабочих температур от -20 до +65°C (опционально до -40°C).
• Простое управление через интерфейс UART (TTL 3,3 В) для лёгкой интеграции.

Прибор излучает короткий лазерный импульс длиной волны 905 нм в сторону объекта. Луч отражается от цели и возвращается обратно, а встроенный процессор вычисляет расстояние по времени возврата сигнала. Передовые алгоритмы компенсации данных обеспечивают стабильную точность измерений даже в сложных погодных условиях. Устройство отличается высокой ударопрочностью, устойчивостью к вибрациям и малым энергопотреблением.

Технические характеристики и функционал

Модуль SP-RF-905-12-800-F имеет рабочую дистанцию от 0,5 до 1200 метров. Точность определения расстояния составляет ±0,5 метра на дистанции до 80 метров и ±1 метр на больших расстояниях. Разрешение прибора достигает 0,1 метра, а точность измерений превышает 98%.

Рабочее напряжение лежит в диапазоне 2,7–5 В постоянного тока, потребляемая мощность в активном режиме составляет 1,8 Вт. Угол расходимости лазерного пучка не превышает 6 мрад. Время прогрева устройства составляет менее 200 мс. Модуль относится к 1 классу лазерной безопасности.

Области применения

Дальномер SP-RF-905-12-800-F идеально подходит для беспилотных летательных аппаратов, систем прицеливания и наведения. Прибор эффективно используется в геодезии, строительстве, мониторинге окружающей среды и лесном хозяйстве. Модуль также находит применение в авиационных системах и портативном оборудовании для наружных работ.

О производителе

Компания «Специальные Системы. Фотоника» является специализированным поставщиком и интегратором лазерно-оптических и волоконно-оптических компонентов. Продукция компании отличается высоким качеством, надёжностью и продуманной конструкцией, ориентированной на использование в сложных оптико-электронных системах. Дальномеры серии SP-RF-905 представляют собой результат передовых разработок в области полупроводниковых лазерных технологий.

• Длина волны: 905 ± 5 нм
• Рабочая дистанция: 0,5–1200 м
• Угол расходимости пучка: ≤ 6 мрад
• Непрерывный диапазон частот: 60–800 Гц
• Точность определения расстояния: ±0,5 м (при ≤ 80 м), ±1 м (при > 80 м)
• Разрешение: 0,1 м
• Точность: > 98 %
• Рабочее напряжение: 2,7–5 В DC
• Рабочая потребляемая мощность: 1,8 Вт
• Потребляемая мощность в режиме ожидания: 0,8 Вт
• Масса: 11 ± 0,5 г
• Размеры: 25 × 26 × 13 мм
• Рабочая температура: -20 … +65 °C (опционально от -40 °C)
• Температура хранения: -45 … +70 °C
• Интерфейс управления: UART (TTL 3,3 В)
• Класс безопасности: 1
• Ложность срабатываний: ≤ 1 %
• Устойчивость к ударам (20 м/с): 1000 г
• Устойчивость к вибрациям: 5–50–5 Гц
• Время прогрева: ≤ 200 мс
