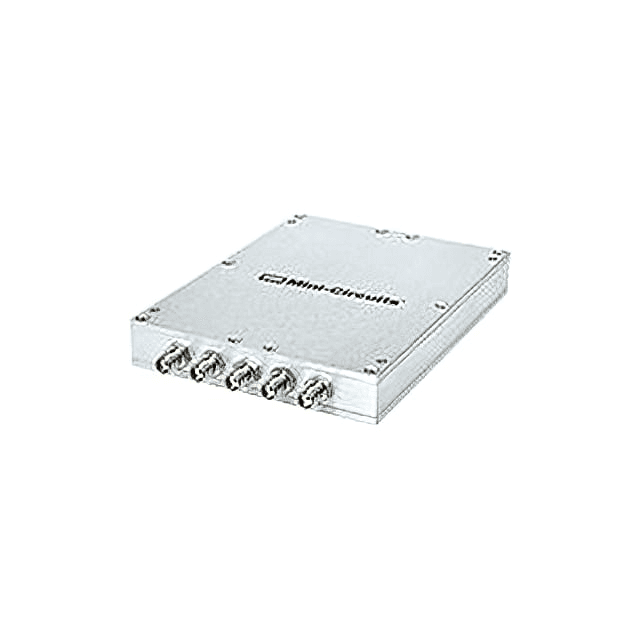

Мини-схема ZN4PD1-63-S+ 2000-6000 МГц

Купите 4-канальный делитель мощности Mini-Circuits ZN4PD1-63-S+ для высокоточных ВЧ-систем

Мини-схема ZN4PD1-63-S+ — это профессиональный ВЧ-компонент, созданный для точного распределения сигналов в диапазоне от 2 до 6 ГГц. Устройство выполнено по технологии 4-Way 0°, что обеспечивает синфазное разделение входной мощности на четыре равных выходных сигнала. Благодаря сверхнизким вносимым потерям и минимальным дисбалансам, эта модель идеально подходит для телекоммуникационного оборудования, беспроводных систем и измерительных комплексов.

• Частотный диапазон 2–6 ГГц для работы в современных беспроводных сетях.
• Вносимые потери всего 0.7 дБ для максимальной эффективности передачи сигнала.
• Амплитудный дисбаланс 0.1 дБ и фазовый дисбаланс 1° для высокой точности.
• Изоляция между каналами до 26 дБ для предотвращения перекрёстных помех.
• Прочный корпус UU846 с разъёмами SMA и широкий температурный диапазон от -55 до +100°C.

Устройство принимает ВЧ-сигнал на суммарный порт и разделяет его на четыре выхода с равной амплитудой и фазой. В режиме сумматора оно объединяет сигналы с четырёх портов в один выходной. Низкий КСВН 1.2:1 минимизирует отражения, а высокая изоляция между каналами предотвращает взаимные помехи. Сверхнизкий амплитудный дисбаланс 0.1 дБ и фазовый дисбаланс 1° обеспечивают стабильность параметров в широкой полосе частот. Вы получаете чистое и сбалансированное распределение сигнала для ваших ВЧ-цепей.

Технические характеристики и функционал

Модель ZN4PD1-63-S+ рассчитана на входную мощность до 10 Вт в режиме делителя. Вносимые потери не превышают 1.3 дБ, изоляция между каналами составляет минимум 17 дБ. Корпус UU846 с разъёмами SMA имеет габариты 114.30×88.90×17.27 мм. Устройство соответствует стандарту RoHS и рассчитано на работу при температурах от -55 до +100°C.

КСВН входного и выходных портов не превышает 1.2:1. Максимальный дисбаланс амплитуд составляет 0.4 дБ, фаз — 5°. Делитель подходит для высокочастотных приложений, включая системы PCS, UNII и ISM 802.11A.

О производителе Mini-Circuits

Компания Mini-Circuits основана в 1968 году и является мировым лидером в области проектирования и производства ВЧ- и СВЧ-компонентов. Бренд предлагает более 3000 стандартных изделий, включая усилители, фильтры, смесители и делители мощности. Продукция Mini-Circuits используется в телекоммуникациях, аэрокосмической отрасли, оборонной и промышленной сферах. Компания известна строгим контролем качества и инновационными решениями для сложных электронных систем.

• Тип: 4-канальный делитель/сумматор мощности на 0°
• Частотный диапазон: от 2 ГГц до 6 ГГц (от 2000 МГц до 6000 МГц)
• Входная мощность: 10 Вт макс. (в режиме делителя)
• Сопротивление: 50 Ом
• Вносимые потери: 0.7 дБ (типовое), 1.3 дБ (максимальное)
• Изоляция: 17 дБ (минимальная)
• КСВН: 1.2 (типовое)
• Амплитудный дисбаланс: ≤ 0.4 дБ (максимальный)
• Фазовый дисбаланс: ≤ 5° (максимальный)
• Корпус: UU846
• Разъёмы: SMA
• Размеры: 114.30 x 88.90 x 17.27 мм
• Рабочая температура: от -55°C до +100°C
• Стандарты: соответствует RoHS
