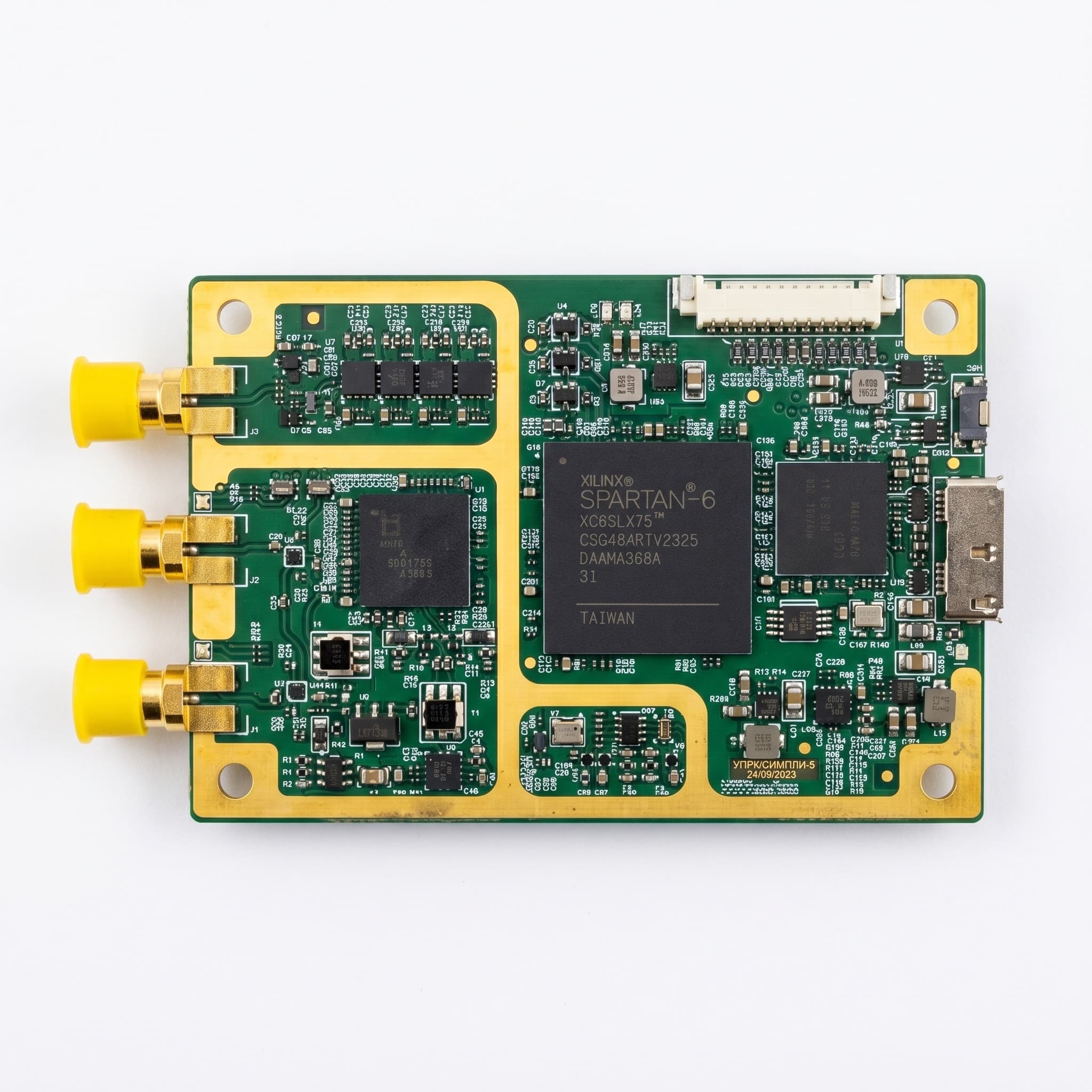

Модуль электронный SDR трансивера RZE-B200mini-i

Купите компактный SDR-трансивер РЗЭ-B200mini-i для профессиональных экспериментов с радиосигналами

РЗЭ (Ростовский завод электроники) производит российские аналоги популярных SDR-платформ. Модуль B200mini-i представляет собой недорогую и компактную аппаратную основу для программно-определяемых радиосистем. Устройство выполнено в форм-факторе кредитной карты и подходит для решения широкого круга задач: от FM-радио и телевещания до сотовой связи и Wi-Fi. Эта платформа идеальна для инженеров, разработчиков и радиолюбителей.

• Широкий диапазон частот от 70 МГц до 6 ГГц для любых задач.
• Полоса пропускания до 56 МГц для высокоскоростной передачи данных.
• Встроенная ПЛИС Spartan-6 для обработки сигналов в реальном времени.
• Интерфейс USB 3.0 для быстрой и удобной связи с ПК.
• Поддержка полнодуплексного режима для одновременной передачи и приёма.

Как работает SDR-трансивер РЗЭ-B200mini-i

Устройство оцифровывает радиосигнал и передаёт его на компьютер через USB 3.0. ПЛИС Spartan-6 обрабатывает поток данных в реальном времени. Программное обеспечение на ПК выполняет демодуляцию и декодирование сигналов. Вы можете настраивать частоту, полосу и тип модуляции через удобный интерфейс. Это позволяет создавать любые радиосистемы: от простых приёмников до сложных когнитивных радиостанций.

Технические характеристики и функционал

ВЧ входы и выходы: TRX и RX2. Диапазон частот: 70 МГц – 6 ГГц. Входное сопротивление: 50 Ом. Ширина полосы пропускания: 0.2 – 56 МГц. Поддерживается полнодуплексный режим. Подавление SSB: 35 дБн, паразитного гетеродина: 50 дБн. Фазовый шум: 1.0 °RMS (3.5 ГГц), 1.5 °RMS (6 ГГц). Выходная мощность: >10 дБм. IIP3: 20 дБм. Коэффициент шума: <8 дБ. Рабочая температура: от -40 до +75°C.

Модуль идеально подходит для исследований в области радиочастотного спектра. Позволяет работать с FM и телевещанием, сотовой связью и Wi-Fi. Полнодуплексный режим открывает возможности для создания трансиверов. Широкий частотный диапазон покрывает большинство современных радиотехнологий.

• ВЧ входы/выходы: TRX, RX2
• Диапазон рабочих частот: от 70 МГц до 6 ГГц
• Входное сопротивление: 50 Ом
• Ширина полосы пропускания: от 0,2 до 56 МГц
• Полнодуплексный режим: Есть
• Подавление однополосной модуляции SSB: 35 дБн
• Подавление паразитного гетеродина: 50 дБн
• Фазовый шум приёмного тракта (3.5 ГГц): 1.0 °RMS
• Фазовый шум приёмного тракта (6 ГГц): 1.5 °RMS
• Выходная мощность: >10 дБм
• IIP3: 20 дБм
• Коэффициент шума приемника: <8 дБ
• Рабочий диапазон температур: -40 °C .. +75 °C
