Модуль камеры VEYE MV-XAVITER-ORIN-nCAM-IMX264M

Закажите промышленную камеру VEYE MV-XAVITER-ORIN-nCAM-IMX264M для ваших проектов машинного зрения на платформе Jetson!

Получите профессиональное качество изображения для самых требовательных задач компьютерного зрения. Модуль камеры VEYE MV-XAVITER-ORIN-nCAM-IMX264M разработан специально для линейки модулей Nvidia Jetson, включая Jetson TX2, AGX Xavier и Orin . Устройство оснащено высококачественным монохромным сенсором SONY Pregius IMX264LLR-C с глобальным затвором . Это позволяет получать четкие снимки быстро движущихся объектов без геометрических искажений.

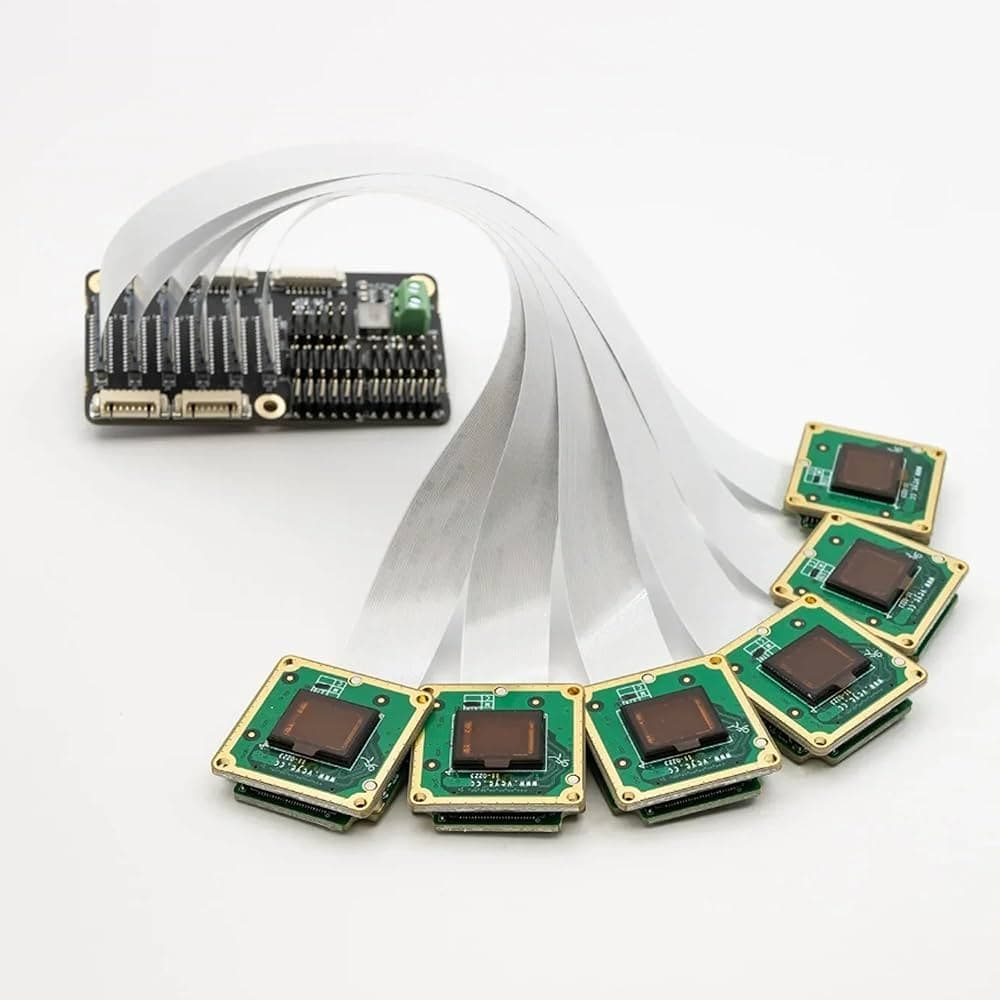

Камера поддерживает одновременное подключение от 1 до 6 модулей для создания многокамерных систем . Выбирайте профессиональное решение для своих проектов промышленного зрения. Закажите MV-XAVITER-ORIN-nCAM-IMX264M прямо сейчас в нашем магазине.

• Высококачественный сенсор SONY Pregius IMX264LLR-C с глобальным затвором и разрешением 5.06 МП .

• Полная совместимость с платформами Nvidia Jetson TX2, AGX Xavier и Orin .

• Поддержка подключения до 6 камер одновременно для создания сложных систем машинного зрения .

• Гибкие форматы выходных данных: Mono-8, Mono-10 и Mono-12 для оптимального баланса скорости и качества .

• Два режима работы: видеопоток (Free Running) и режим внешнего аппаратного или программного триггера .

Принцип работы и качество изображения

Камера построена на монохромном сенсоре SONY Pregius с технологией глобального затвора . В отличие от роллингового затвора, он считывает сигнал одновременно со всех пикселей матрицы. Это исключает появление геометрических искажений и эффекта «желе» при съемке быстро движущихся объектов. Размер пикселя 3.45 микрометра обеспечивает высокую светочувствительность и отличное соотношение сигнал/шум . Монохромная матрица без цветового фильтра Байера улавливает больше деталей и света, что критически важно для задач компьютерного зрения.

Устройство передает данные по интерфейсу MIPI CSI-2, что гарантирует минимальные задержки и высокую пропускную способность . Управление настройками камеры осуществляется по шине I2C с уровнем 3.3 В. Вы можете программно настраивать аналоговое и цифровое усиление с шагом 0.1 дБ, точно управлять временем экспозиции и устанавливать интересующую область (ROI) для повышения частоты кадров .

Технические характеристики и интерфейсы

Изучите детальные параметры камеры. Сенсор SONY IMX264LLR-C Pregius имеет оптический формат 2/3 дюйма и размер пикселя 3.45×3.45 мкм . Максимальное разрешение составляет 2464×2056 пикселей при частоте 35 кадров в секунду . Диапазон аналогового усиления от 0 до 24 дБ, цифрового до 24 дБ с шагом 0.1 дБ.

Интерфейс подключения MIPI CSI-2 использует две линии данных со скоростью до 1.5 Гбит/с на линию . Для синхронизации предусмотрены один вход внешнего аппаратного триггера и два многофункциональных выхода 3.3 В с возможностью настройки задержки, фильтрации и полярности . Питание осуществляется напряжением 5 В постоянного тока, потребляемая мощность всего 1 Вт .

Габаритные размеры 29×29×11 мм с креплением под объектив C-MOUNT . Рабочая температура от -30 до +60 градусов Цельсия при влажности до 95 процентов .

Технические характеристики

• Technical Details (основные параметры)
• Тип сенсора: CMOS
• Тип затвора: глобальный (Global Shutter)
• Сенсор: SONY IMX264LLR‑C Pregius
• Цвет: моно
• Размер изображения: 1/1.8″
• Размер пикселя: 3.45 мкм × 3.45 мкм
• Разрешение: 2464 (H) × 2056 (V)
• Максимальная частота кадров: 2464 × 2056 @ 35 fps
• Усиление:
• 0–24 дБ: аналоговое усиление (шаг 0.1 дБ)
• 24.1–48 дБ: 24 дБ аналоговое + 0.1–24 дБ цифровое (шаг 0.1 дБ)
• Время экспозиции: ≤ 1 / (частота кадров)
• Режимы экспозиции: AE, ME, AE Once
• ISP: коррекция «битых» пикселей, 8‑битная гамма, пользовательская LUT
• Разрядность АЦП: 12 бит
• Форматы пикселя: Mono8, Mono10, Mono12, UYVY 8‑бит
• ROI: поддерживается
• Зеркало/переворот: Mirror and Flip

Режимы и специфика работы

• Режимы работы: аппаратный триггер, программный триггер, потоковое видео (Free Running)
• Режим триггера: фильтрация, задержка, управление полярностью
• Строб‑режим: управление строб‑выходом, задержка, полярность
• Electrical characteristics (электрические характеристики)
• Интерфейс данных: CSI‑2, 2 линии данных, скорость 1.5 Gbps на линию
• Интерфейс управления: I²C 3.3 В
• Цифровые IO: не изолированные, 1 вход триггера, 2 многофункциональных выхода, уровень 3.3 В
• Питание: 5 В DC
• Потребляемая мощность: 1 Вт @ 5 В DC
• Structure / Условия эксплуатации
• Размер: 29 × 29 × 11 мм
• Крепление объектива: C‑MOUNT01
• Рабочая температура: –30…+60 °C
• Влажность: до 95% без конденсации.
