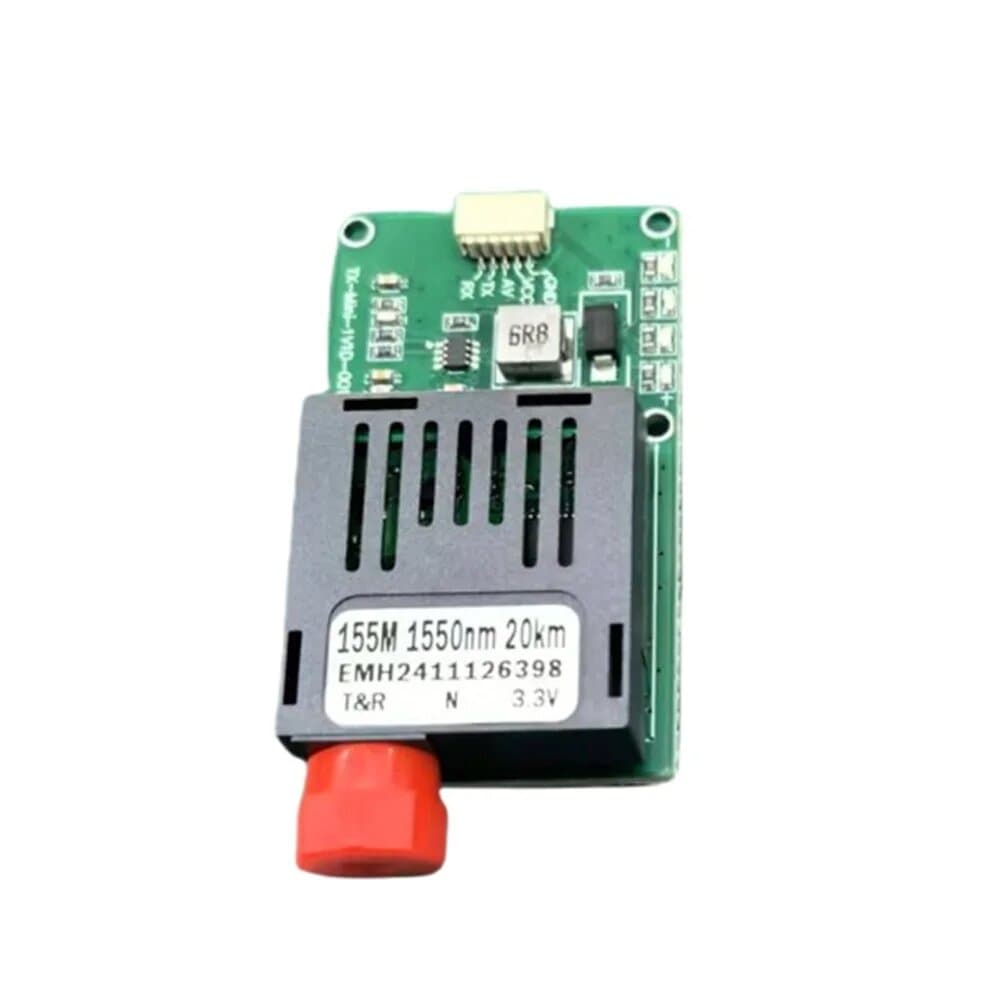

Модуль оптического приемопередатчика PMD-1V1TTL-FC-20Km

Закажите модуль оптического приемопередатчика для дрона — получите помехозащищенную связь на 20 км!

Модуль оптического приемопередатчика PMD-1V1TTL-FC-20Km для дрона — это высокотехнологичное решение для защищенной связи. Он использует лазерный луч вместо радиоволн для передачи данных. Это обеспечивает высочайшую безопасность и невосприимчивость к радиопомехам. Вы сможете передавать телеметрию и команды на расстояние до 20 километров. Это идеальный канал для критически важных коммерческих и исследовательских миссий.

Данное устройство работает по принципу оптической линии связи. Оно преобразует электрические сигналы в модулированные световые импульсы. Лазерный луч формирует узконаправленный канал передачи информации. Для работы требуется прямая видимость между передатчиком на земле и приемником на дроне. Это обеспечивает экстремальную защиту от перехвата и внешних воздействий.

• Дальность связи до 20 км при условии прямой видимости.

• Полная невосприимчивость к радиочастотным помехам и ECM.

• Высокий уровень безопасности из-за узкой направленности луча.

• Высокая скорость передачи данных для телеметрии и команд.

• Компактные габариты и малый вес, подходящие для интеграции на дрон.

Как работает лазерная система передачи данных

Система состоит из двух парных устройств — наземной станции и бортового модуля. Наземный передатчик модулирует лазерный луч цифровыми данными (командами). Этот луч точно направляется на фотоприемник, установленный на дроне. Бортовой приемник преобразует световые импульсы обратно в электрические сигналы. Данные поступают в полетный контроллер. Обратный канал работает аналогично для передачи телеметрии с дрона на землю.

Ключевое отличие от радио — узкая направленность луча. Это одновременно преимущество и требование. Луч необходимо точно наводить и удерживать на приемнике. Современные системы используют автоматическое слежение и коррекцию наведения. Это обеспечивает стабильный канал даже при маневрах дрона.

Технические характеристики и сфера применения

Модуль имеет конкретные и впечатляющие параметры. Максимальная дальность связи заявлена до 20 000 метров. Скорость передачи данных через последовательный интерфейс TTL. Длина волны лазера обычно 1550 нм (безопасный инфракрасный диапазон). Угол расходимости луча очень мал, что и обеспечивает дальность. Питание от источника постоянного тока, потребляемая мощность невысока.

Функционал системы ориентирован на надежную передачу цифровых потоков. Она может передавать данные протоколов MAVLink, UART или другие. Используется для управления дроном и приема телеметрии в реальном времени. Может служить резервным или основным каналом связи. Особенно востребована в условиях, где радиочастоты запрещены или перегружены.

Это устройство востребовано в специфических и ответственных областях. При проведении военных или государственных учений с беспилотниками. Для инспекции критической инфраструктуры (АЭС, правительственные объекты). В научных исследованиях, где важна чистота данных без помех. Для коммерческой съемки в районах с плотным радиочастотным трафиком.

Установка и настройка требуют профессионального подхода. Необходима точная юстировка оптических осей передатчика и приемника. Важно обеспечить жесткое крепление оптики на дроне без вибраций. Наземная станция часто оснащена следящим приводом на треноге. Настройка программного интерфейса связи выполняется через конфигуратор.

Система совместима с промышленными автопилотами. Такими как Pixhawk, CubePilot и другими, поддерживающими внешние модули связи. Интеграция происходит через стандартный последовательный порт. Это позволяет использовать ее в составе комплексных беспилотных систем. Надежность подтверждена эксплуатацией в сложных погодных условиях.

Технические характеристики

• Длина волны оптоволокна: 1310 нм
• Интерфейс: RX/TX/AV/VCC/GND (RX/TX: подключение пульта дистанционного управления. AV: видео. VCC:
• источник питания DV5-26V.GND: провод заземления)
• Поддерживаемый тип камеры: HD-камера с разрешением 1080P, обратная совместимость с аналоговыми
• камерами 960P / 720P и Cvbs.
• Формат видео совместим с PAL, NTSC, SECAM
• Скорость передачи данных: до 460,8 Кбит/с, обратная совместимость с 420 Кбит/с, 230,4 Кбит /с, 115,2
• Кбит/с и более
• Оптический интерфейс: FC
• Дальность передачи: до 20 км/40 км/60 км (опционально)
• Источник питания: 5,5 В-26 В (батарея 2-6 С)
• Потребляемая мощность: Менее 5 Вт
• Коммуникационный интерфейс: MX-SH1.0mm-5P: Интерфейс CRSF/видеопорт CVBS

Другие

• Размер доски: 50x30x8,5 см (ДхШхВ)
• Вес нетто: 12 г/шт./лот, 12 г/шт./лот на земле
• Терминал Sky
• Длина волны оптоволокна: TX/1310 нм
• Интерфейс: RX/TX/AV/VCC/GND
• RX подключен к системе управления полетом CRSFTX,
• TX подключен к CRSFRX системы управления полетом,
• AV подключен к выходному порту AV-сигнала системы управления полетом, 155 М,
• 1310 нм, 20 км
• Напряжение питания VCC составляет 5,5 В ~ 26 В.
