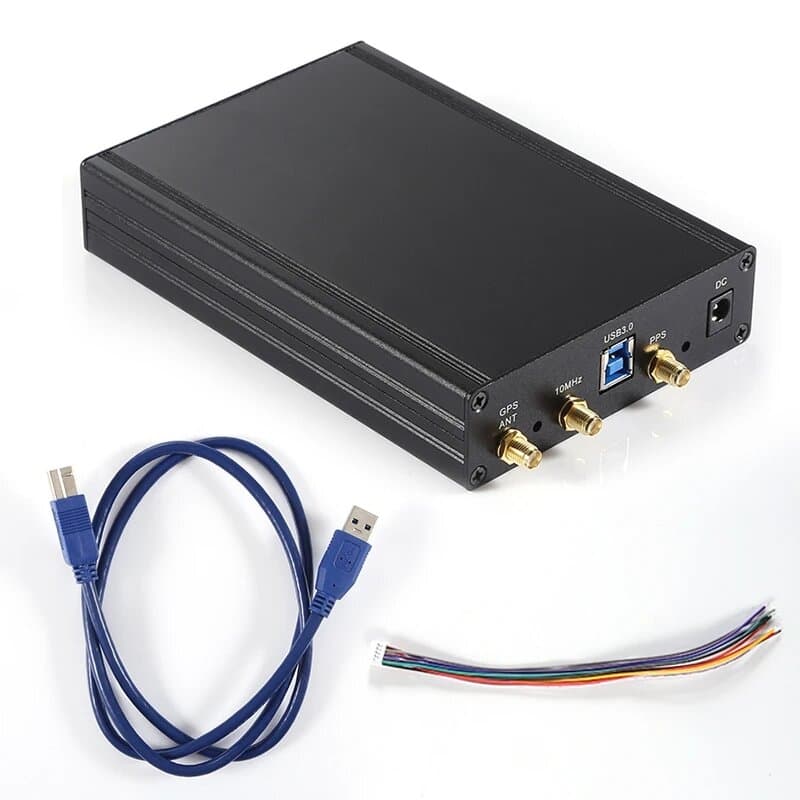

Плата AISANRAY B210-MICRO V1.2

Закажите универсальную SDR плату AISANRAY B210-MICRO V1.2 для профессионального радиомониторинга и телеметрии!

Получите компактное и мощное решение для приёма и передачи радиосигналов в широком диапазоне. Плата AISANRAY B210-MICRO полностью совместима с популярным проектом USRP B210. Она построена на FPGA 7A100T/7A200T и трансивере AD9361. Устройство поддерживает MIMO 2×2 для одновременной работы с двумя антеннами. Выбирайте открытую платформу для экспериментов с GNU Radio, UHD и SDRangel.

• Широкий частотный диапазон 70 МГц – 6 ГГц. Перекрывает большинство гражданских и любительских диапазонов связи.

• MIMO 2×2 с полосой 56 МГц. Позволяет принимать сигналы с двух антенн одновременно для пеленгации и MIMO.

• Совместимость с USRP B210. Используйте готовые прошивки и скрипты из огромного сообщества разработчиков.

• Встроенный TCXO и вход PPS. Обеспечивает высокую стабильность опорной частоты для точных измерений.

• Высокоскоростной USB 3.0 и питание от USB. Простота подключения к ноутбуку в полевых условиях.

Принцип работы и ключевые особенности

Плата AISANRAY B210-MICRO является программно-определяемой радиосистемой (SDR). В её основе лежит программируемая логическая матрица FPGA (Xilinx Artix-7 100T или 200T) и широкополосный трансивер AD9361. AD9361 осуществляет преобразование радиочастотного сигнала в цифровой вид и обратно. FPGA выполняет цифровую обработку сигналов в реальном времени: фильтрацию, децимацию, интерполяцию. На компьютере под управлением GNU Radio или UHD запускаются приложения для декодирования сигналов (ADS-B, ACARS, LTE, GPS, телеметрия дронов).

Плата поддерживает два независимых канала приёма и два канала передачи (2×2 MIMO). Встроенный температурно-компенсированный кварцевый генератор (TCXO) обеспечивает высокую стабильность частоты. Вход PPS позволяет синхронизировать плату с внешним источником точного времени для когерентных измерений.

Технические характеристики

• SDR плата: 70 МГц–6 ГГц
• FPGA: 7A100T/7A200T (совместимо с USRP B210)
• Чип: AD9361 (MIMO 2×2)
• Полоса: до 56 МГц
• GPSDO: Встроенный TCXO/PPS
• USB: 3.0 (высокоскоростная)
• Совместимость: GNU Radio, UHD, SDRangel
• Питание: USB или внешнее.
