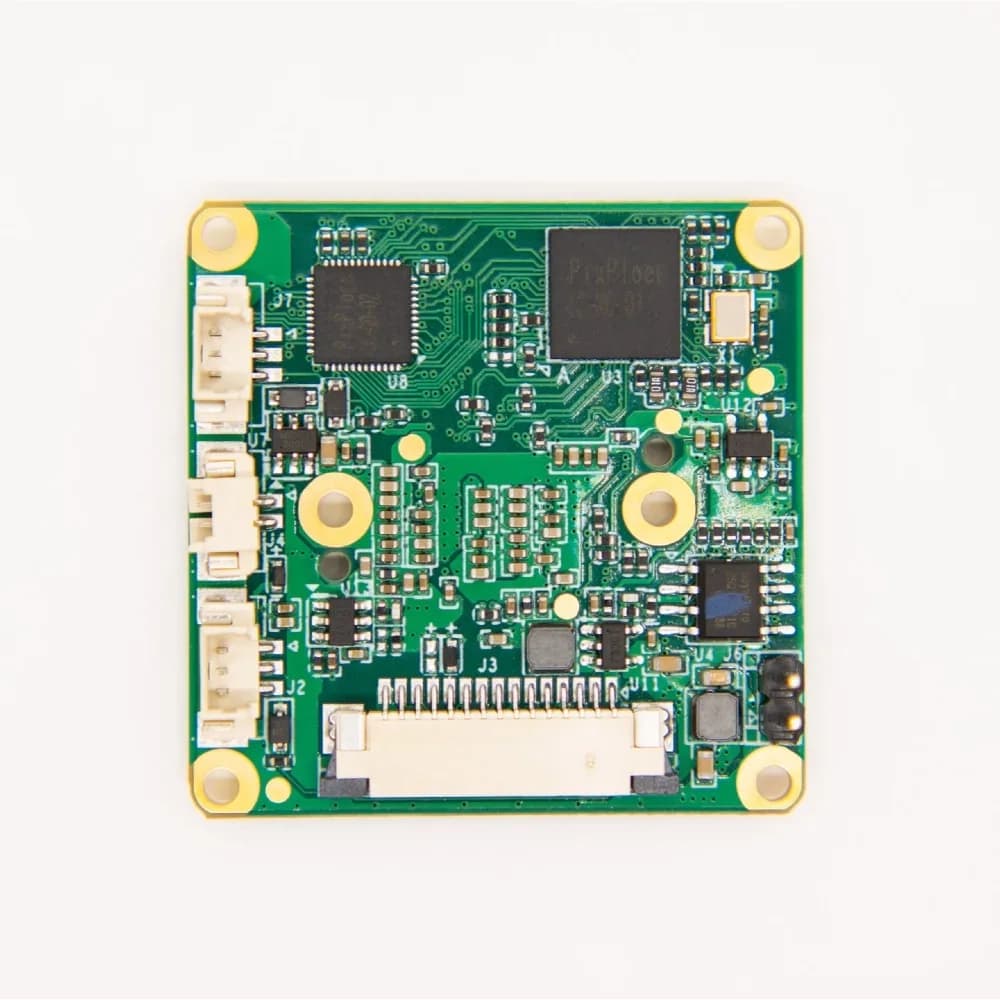

Плата VEYE-MIPI-IMX462

Выбирайте высокочувствительную плату VEYE MIPI-IMX462 для ваших проектов машинного зрения!

Получите качественное изображение даже в условиях слабой освещенности. Плата VEYE MIPI-IMX462 построена на сенсоре SONY STARVIS IMX462LQR-C . Это матрица с обратной засветкой и расширенным красным и инфракрасным диапазоном .

Устройство имеет разрешение 2.07 мегапикселя и выдает картинку 1920×1080 пикселей. Размер пикселя 2.9 мкм обеспечивает высокую светочувствительность. Значение SNR1s составляет всего 0.18 люкс, что позволяет снимать в сумерках. Выбирайте профессиональное решение для сложных условий съемки. Закажите VEYE-MIPI-IMX462 прямо сейчас в нашем магазине.

• Высокочувствительный сенсор SONY STARVIS с отличными показателями в темноте .

• Компактная одноплатная конструкция размером всего 38×38 мм для легкой интеграции .

• Гибкие возможности питания с автоматическим переключением между 5В и 3.3В .

• Расширенные настройки изображения с поддержкой WDR, Defog и 2D/3D шумоподавления .

• Простое подключение к популярным платформам Raspberry Pi и Nvidia Jetson через интерфейс MIPI-CSI2 .

Принцип работы и конструкция камеры

Плата VEYE представляет собой компактный модуль камеры для встраиваемых систем. Свет попадает на матрицу через сменный объектив с креплением M12 или CS . Сенсор SONY STARVIS преобразует свет в электрический сигнал с высоким динамическим диапазоном. Встроенный ISP процессор обрабатывает RAW данные с матрицы . Он выполняет авто или ручную настройку экспозиции и баланса белого. Пользователь может регулировать яркость, контраст, резкость и насыщенность.

Камера поддерживает роллинговый затвор (rolling shutter) и широкий диапазон выдержек от 1/25 до 1/50000 секунды . Доступна функция длинной выдержки для съемки в полной темноте . Для улучшения качества изображения применяются алгоритмы шумоподавления 2D и 3D . Режимы DOL-WDR и Defog помогают получать четкую картинку в тумане или при ярком контровом свете .

Технические характеристики и интерфейсы

Изучите детальные параметры камеры VEYE-MIPI-IMX462. Сенсор SONY IMX462LQR-C STARVIS имеет оптический формат 1/2.8 дюйма и диагональ 6.46 мм . Размер пикселя составляет 2.9 × 2.9 микрометра . Выходной формат данных RAW Bayer .

Плата поддерживает частоту кадров 1080p при 25 или 30 кадрах в секунду . Выходной интерфейс MIPI CSI-2 с двумя линиями данных и пропускной способностью 1.188 Гбит/с . Управление осуществляется по шине I2C с уровнем 3.3 В .

Для подключения используется 15 контактный FPC разъем с шагом 1.0 мм . На плате предусмотрены разъемы для управления IR CUT фильтром и внешнего триггера переключения день/ночь . Габариты платы 38×38 мм, высота без объектива 11 мм . Рабочая температура от -30 до +85°C, гарантия производительности при -10…+60°C .

Сферы применения и совместимость

Плата идеально подходит для беспилотных летательных аппаратов . Ее малый вес и размеры позволяют устанавливать модуль на дроны любых классов. Высокая чувствительность пригодится для ночных полетов и поисковых операций . Камера широко применяется в системах машинного зрения и интеллектуального анализа . Благодаря совместимости с Raspberry Pi, она популярна в образовательных проектах и хобби .

Технические характеристики

• SENSOR (сенсор)
• Сенсор: SONY IMX462LQR-C★ STARVIS
• Пиксели: 2.07 МП
• Разрешение: 1920×1080
• Размер изображения: диагональ 6.46 мм (тип 1/2.8″)
• Размер пикселя: 2.9 мкм (H) × 2.9 мкм (V)
• Выходной формат: RAW Bayer
• Тип затвора: роллинговый (rolling shutter)
• Значение SNR1s: 0.18 lx
• ISP
• Частота кадров: 1080p@25 / 1080p@30 fps
• Экспозиция: авто или ручная
• Баланс белого: авто или ручной
• Выдержка: 1/25 (1/30) с до 1/50 000 с
• Длинная выдержка: поддерживается
• Шумоподавление: 2D/3D
• Настройки изображения: яркость, контраст, резкость, насыщенность, переворот, зеркалирование
• Улучшение изображения: BLC, DOL‑WDR, Defog
• Дневной/ночной режим: ручной или через IR‑CUT фильтр с внешним триггером.
