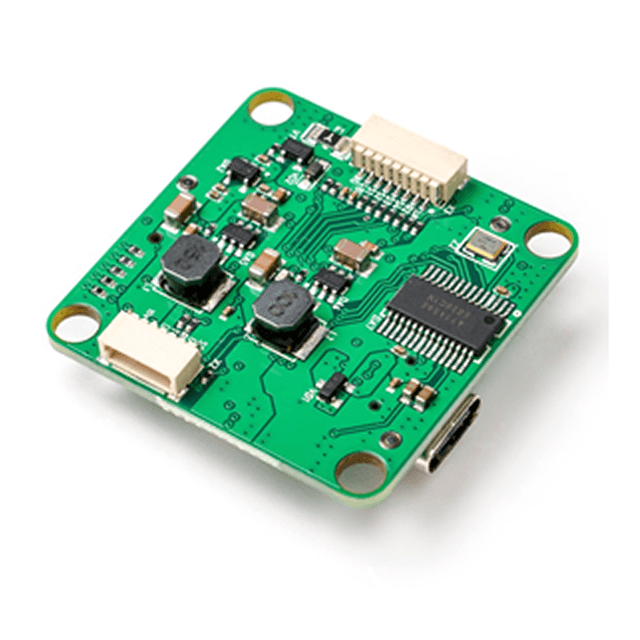

Полетный контроллер МВМ-АВИА ПКФ4 v1.3

Купите мощный отечественный полетный контроллер МВМ-АВИА ПКФ4 v1.3 для вашего FPV дрона!

Получите надежный мозг для своего беспилотника с передовыми характеристиками. Полетный контроллер МВМ-АВИА ПКФ4 v1.3 разработан и производится в России. Он оснащен мощным процессором AT32F435, являющимся аналогом популярного STM32F405 . Это обеспечивает высокую производительность и быстродействие. Устройство имеет качественную инерциальную систему на базе современного гироскопа BMI270 . Вы получите стабильное и точное управление вашим дроном. Выбирайте передовые отечественные технологии для своих проектов. Закажите ПКФ4 v1.3 прямо сейчас в нашем магазине.

• Мощный 32-битный процессор AT32F435 с тактовой частотой до 288 МГц для быстрых вычислений .

• Современный 6-осевой гироскоп BMI270 с низким уровнем шума и высокой точностью .

• Обилие интерфейсов: 6 независимых UART и шина I2C для подключения периферии .

• Встроенный барометр (высотомер) для точного удержания высоты и позиционирования .

• Мощные BEC 10В/1.5А и 5В/2А для питания видеопередатчика и других устройств .

Принцип работы и конструкция контроллера

Полетный контроллер ПКФ4 v1.3 является центральным устройством управления квадрокоптером. Он получает данные от датчиков гироскопа, акселерометра и барометра. Процессор обрабатывает эту информацию и команды пилота с пульта. На основе сложных алгоритмов контроллер вычисляет необходимые обороты каждого мотора. Сигналы управления передаются на ESC регуляторы через протоколы PWM или DShot .

Конструктивно контроллер выполнен на компактной плате размером 38×38 мм . Это стандартный размер для установки на большинство современных FPV рам. Вес устройства всего 10 грамм, что не утяжеляет конструкцию дрона . Напряжение питания может составлять от 12 до 28 Вольт . Это позволяет использовать его с батареями 3S-6S без дополнительных преобразователей .

Технические характеристики и функционал

Изучите детальные параметры полетного контроллера ПКФ4 v1.3. В основе лежит микроконтроллер AT32F435, который обеспечивает высокую скорость вычислений. Инерциальный модуль BMI270 включает 3-осевой гироскоп и 3-осевой акселерометр . Встроенный барометр позволяет точно определять высоту полета.

Для подключения двигателей предусмотрено 4 канала PWM/DShot для ESC . Дополнительно есть 2 ШИМ выхода для управления исполнительными устройствами . Это могут быть сервоприводы, механизмы сброса груза, прожекторы или другие устройства . Шесть интерфейсов UART позволяют подключить GPS, видеопередатчик, приемник и другое оборудование . Шина I2C предназначена для внешних датчиков и дисплеев.

Встроенное OSD накладывает телеметрию прямо на видеосигнал . Питание периферийных устройств организовано через два BEC: 10 Вольт с током 1.5 А и 5 Вольт с током 2.0 А . Программное обеспечение Betaflight предоставляет широкие возможности для настройки под любой стиль полета .

Сферы применения и эксплуатация

Полетный контроллер МВМ-АВИА ПКФ4 v1.3 идеально подходит для гоночных FPV дронов. Он отлично проявляет себя на фристайл коптерах и легких грузовых аппаратах. Благодаря обилию интерфейсов и мощным BEC, он подходит для сложных проектов с большим количеством периферии . Дополнительные ШИМ выходы позволяют интегрировать системы сброса груза, как в моделях BeastFPV . Встроенный барометр пригодится для полетов по заданному маршруту.

Для настройки используется популярное и интуитивно понятное ПО Betaflight . Процесс установки и конфигурирования стандартен для контроллеров этого класса. Отечественное производство гарантирует доступность и сервисную поддержку.

Технические характеристики

• Контроллер: AT32F435 (аналог STM32F405).
• Инерциальная система: на базе BMI270.
• Встроенный барометр (высотомер).
• Встроенное OSD.
• 4 канала PWM/DShot для ESC.
• 2 дополнительных ШИМ‑выхода для исполнительных устройств.
• 6 интерфейсов UART.
• Интерфейс I2C.
• Напряжение питания: 12–28 В.
• Питание периферийных устройств: 10 В / 1,5 А, 5 В / 2,0 А.
• Габариты: 38×38×10 мм.
• Масса: 10 г.
• Программное обеспечение: Betaflight.
