Преобразователь постоянного тока 6-24 В

Выберите миниатюрный DC-DC преобразователь для питания вашей FPV-системы

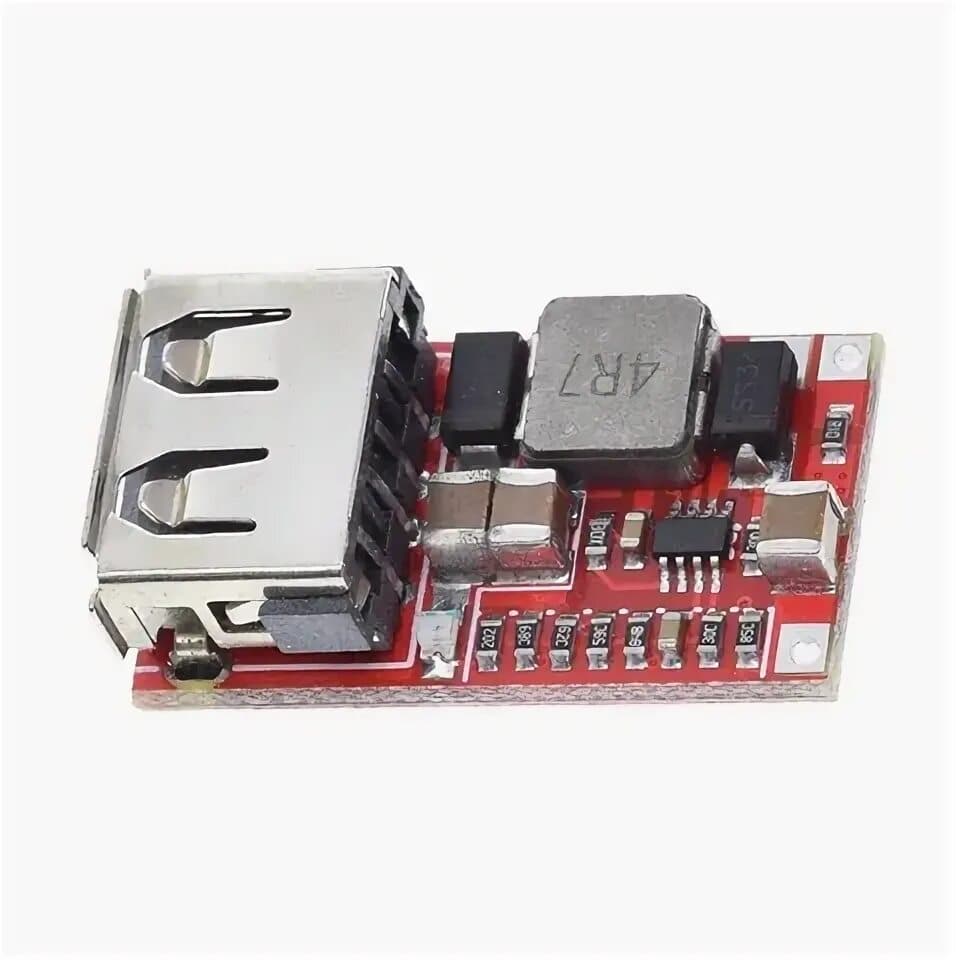

Преобразователь постоянного тока 6-24 В — универсальный импульсный понижающий модуль. Производится разными компаниями для встраивания в устройства. Применяется в робототехнике, дронах и электронике.

Преобразователь идеален для питания FPV-камер и видеопередатчиков. Используется для питания приёмников и полётных контроллеров. Позволяет запитать 5-вольтовое оборудование от батареи 2-6S. Миниатюрный размер встраивается в любую раму. Высокий КПД уменьшает нагрев и экономит батарею.

• КПД преобразования до 97.5% для минимальных потерь.
• Выходной ток до 3 А для питания мощных устройств.
• Защита от короткого замыкания и переполюсовки.
• Миниатюрный размер 26×15×7.4 мм для встраивания.
• Широкий диапазон входов 6-24 В для разных батарей.

Как работает DC-DC понижающий преобразователь

Прибор понижает входное напряжение 6-24 В до стабильных 5.1-5.2 В. Импульсный стабилизатор работает на частоте 500 кГц. Эффективность до 97.5% обеспечивает малый нагрев. Защита от КЗ и обратной полярности сохраняет устройство. Вы получаете стабильное 5-вольтовое питание для электроники.

Технические характеристики и функционал

Модель имеет входное напряжение 6–24 В постоянного тока. Выходное напряжение 5.1–5.2 В. Выходной ток до 3 ампер (при 12 В без радиатора до 2 А). Эффективность преобразования до 97.5% (6.5→5 В, 0.7 А). Частота переключения 500 кГц. Выходная пульсация около 10 мВ при нагрузке 3 А. Индикатор выходного напряжения красный.

Рабочая температура от -40 до +85°C. Защита от перенапряжения и входной предохранитель 1.5 А. Ток покоя 0.85 мА. Регулировка нагрузки ±1%, регулировка напряжения ±0.5%. Защита от короткого замыкания на выходе. Входная защита обратного подключения диодом. Подключение пайкой. Выход USB-гнездо. Размеры 26.4×15×7.4 мм.

• Входное напряжение: 6-24 В постоянного тока
• Выходное напряжение: 5,1-5,2
• Выходной ток: максимум 3 А (Пожалуйста, обратите внимание на тепловыделение при полной нагрузке), для фактического тестового ввода 12 В на выходе в пределах 2 а не требуется специальное тепловыделение.
• Эффективность преобразования: до 97.5% (от 6,5 до 5 В 0,7a) (Проверенное значение после короткого замыкания защита обратного соединения и предохранитель)
• Частота переключения: 500 кГц
• Выходная пульсация: около 10 мВ (12 В до 5 В 3 а) 20 м полоса пропускания
• Выходная индикация: индикатор выходного напряжения красный
• Рабочая температура: Промышленный класс (от-40 до + 85 ) (чем выше температура окружающей среды, тем меньше Выходная мощность)
• Защита от перенапряжения на выходе: Да, вход 1.5A предохранитель, выход 5 В, 300 Вт ТВ трубный зажим защита.
• Повышение температуры при полной нагрузке: 30
• Ток покоя: 0,85 мА
• Скорость регулирования нагрузки: ± 1%
• Скорость регулировки напряжения: ± 0.5%
• Скорость динамического отклика: 5% 200uS
• Защита от короткого замыкания на выходе: Да, пожалуйста, не делайте короткого замыкания в течение длительного времени
• Входная защита обратного подключения: Да, вход имеет обратное соединение защиты диода
• Способ подключения: сварка
• Метод ввода: сварка
• Режим выхода: короткая головка и безбортовая USB
• Размер: 26,4 (Д) * 15 (Ш) * 7,4 (В) мм
