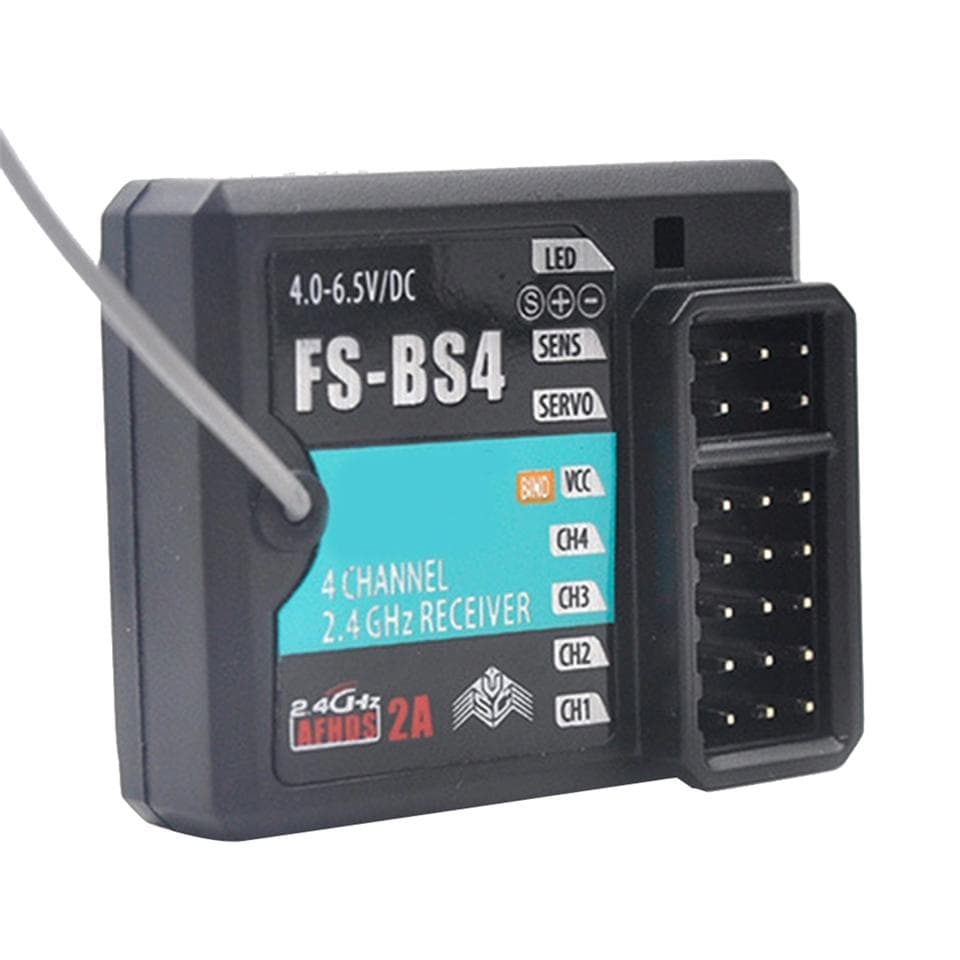

Приёмник FlySky FS-BS4

Закажите приёмник FlySky FS-BS4 — миниатюрная надежность для гоночных дронов

Приёмник FlySky FS-BS4 — это сверхкомпактное решение для микро- и мини-дронов. Он обеспечивает связь между вашим пультом и полетным контроллером. Этот микро-приемник создан для гоночных FPV-аппаратов и Whoop-дронов. Вы получите стабильный сигнал при минимальном весе и размере. Это ключевой компонент для сборки любого современного мини-аппарата.

Ключевые преимущества устройства

• Экстремально малые габариты и вес. Не утяжеляет и не увеличивает размер дрона.

• Протокол связи AFHDS 2A. Обеспечивает помехозащищенность и быстрый отклик.

• 4 канала управления в микро-формате. Достаточно для основных функций управления.

• Питание через порт SBUS без отдельного провода. Упрощает схему подключения и экономит место.

• Полная совместимость с пультами FlySky (i6, i6X, i10). Работает с популярными бюджетными передатчиками.

Суть работы и принцип связи

Это микро-приемник системы FlySky. Он принимает радиосигналы на частоте 2.4 ГГц от вашего пульта. Сигнал модулирован и защищен протоколом AFHDS 2A. Приемник декодирует сигнал и извлекает из него команды управления. Данные передаются на полетный контроллер через один провод по протоколу SBUS. Это компактная и цифровая альтернатива аналоговым PWM-сигналам.

Технические характеристики и область применения

Приемник FlySky FS-BS4 имеет размеры всего 20.5 x 11.5 мм. Его вес составляет около 1 грамма, что критично для микро-дронов. Рабочее напряжение — от 3.3В до 10В. Он подключается напрямую к полетному контроллеру с поддержкой SBUS. Для питания и данных используется всего один трехжильный кабель.

Это идеальный выбор для гоночных дронов классов Tiny Whoop и Toothpick. Также он подходит для любых мини-аппаратов, где важен каждый грамм. Его часто используют в микро-дронах для полетов в помещениях. Дальность связи в открытом пространстве достигает 500-700 метров. Для работы требуется совместимый пульт, например, FlySky FS-i6X.

Установка предельно проста благодаря микро-размерам. Закрепите его на плате полетного контроллера с помощью скотча. Убедитесь, что антенна не касается углеродного волокна (карбона). Карбон экранирует сигнал и может значительно сократить дальность. Выведите антенну наружу рамы для лучшего приема.

Процедура связывания (биндинга) с пультом занимает минуту. Включите питание приемника, нажав кнопку Bind или замкнув контакты. Активируйте режим биндинга в меню вашего пульта FlySky. После подтверждения связь будет установлена автоматически. Проверьте работу каналов в программном обеспечении вашего контроллера.

Технические характеристики

• Каналы приемника FS-BS4: 4 канала
• Приемник FS-BS4
• Частота беспроводной связи: 2,4 ГГц
• Приемник FS-BS4
• Беспроводной протокол: AFHDS 2A
• Порт данных приемника FS-BS4: PWM / PPM / i.bus / s.bus.
