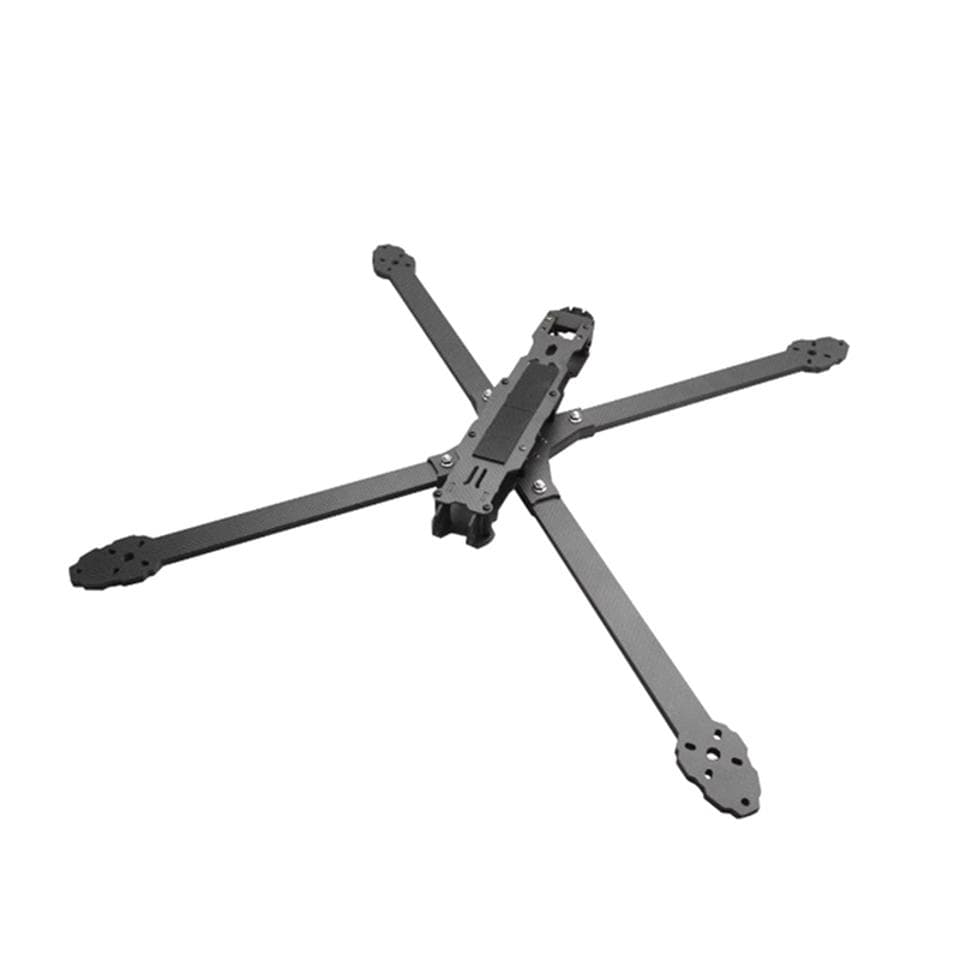

Рама GX-V4 13»

Выбирайте профессиональную раму GX-V4 13″ для вашего тяжелого беспилотника!

Постройте надежную платформу для грузоперевозок, аэросъемки и геодезии. Рама GX-V4 13» разработана для использования в самых требовательных приложениях. Усиленная конструкция из высококачественного карбона с рычагами толщиной 7 мм выдерживает высокие нагрузки и обеспечивает стабильность полета. Колесная база 590 мм позволяет устанавливать мощные моторы и крупные пропеллеры для подъема профессионального оборудования.

• Максимальная прочность. Рычаги из карбона толщиной 7 мм выдерживают экстремальные нагрузки .

• Увеличенная колесная база 590 мм. Обеспечивает устойчивость и позволяет использовать пропеллеры 13–15 дюймов .

• Универсальность монтажа. Крепления 30.5×30.5 мм для стека и 25×25/30×30 мм для моторов .

• Просторный внутренний отсек. Высота 35 мм для размещения мощной электроники и кабелей .

• Совместимость с картографическим оборудованием. Крепления 20×20 мм и 30.5×30.5 мм для геодезических датчиков .

Принцип работы и конструктивные особенности

Рама GX-V4 13″ является несущей основой тяжелого беспилотника. X-образная конфигурация с колесной базой 590 мм обеспечивает идеальный баланс между устойчивостью и маневренностью. Рычаги из углепластика толщиной 7 мм имеют высокую жесткость на изгиб и кручение, что критически важно при работе с крупными пропеллерами.

Центральные пластины (верхняя и нижняя) толщиной 2.5 мм образуют закрытый отсек высотой 35 мм, где размещаются полетный контроллер, регуляторы, видеопередатчик и дополнительные модули. Многочисленные отверстия для крепления позволяют гибко устанавливать оборудование, включая системы геодезического позиционирования и картографические камеры.

Рама GX-V4 13″ идеально подходит для профессиональных дронов в сельском хозяйстве, геодезии, картографии, поисково-спасательных операциях и доставке грузов. Благодаря усиленной конструкции и универсальным креплениям, она становится надежной основой для самых сложных миссий.

Технические характеристики

• Колесобаза: 590 мм
• Размеры: 460x470x42 мм.
• Толщина верха: 2,5 мм
• Толщина дна: 2,5 мм
• Толщина рычага: 7 мм
• Расстояние между монтажными отверстиями камеры: 19 мм.
• Расстояние между монтажными отверстиями для геодезии и картографирования 20×20 мм и 30,5×30,5 мм.
• Расстояние между монтажными устройствами управления полетом: 30,5×30,5 мм.
• Высота внутреннего пространства: 35 мм.
• Расстояние между монтажными отверстиями двигателя: 25×25 мм и 30×30 мм.
