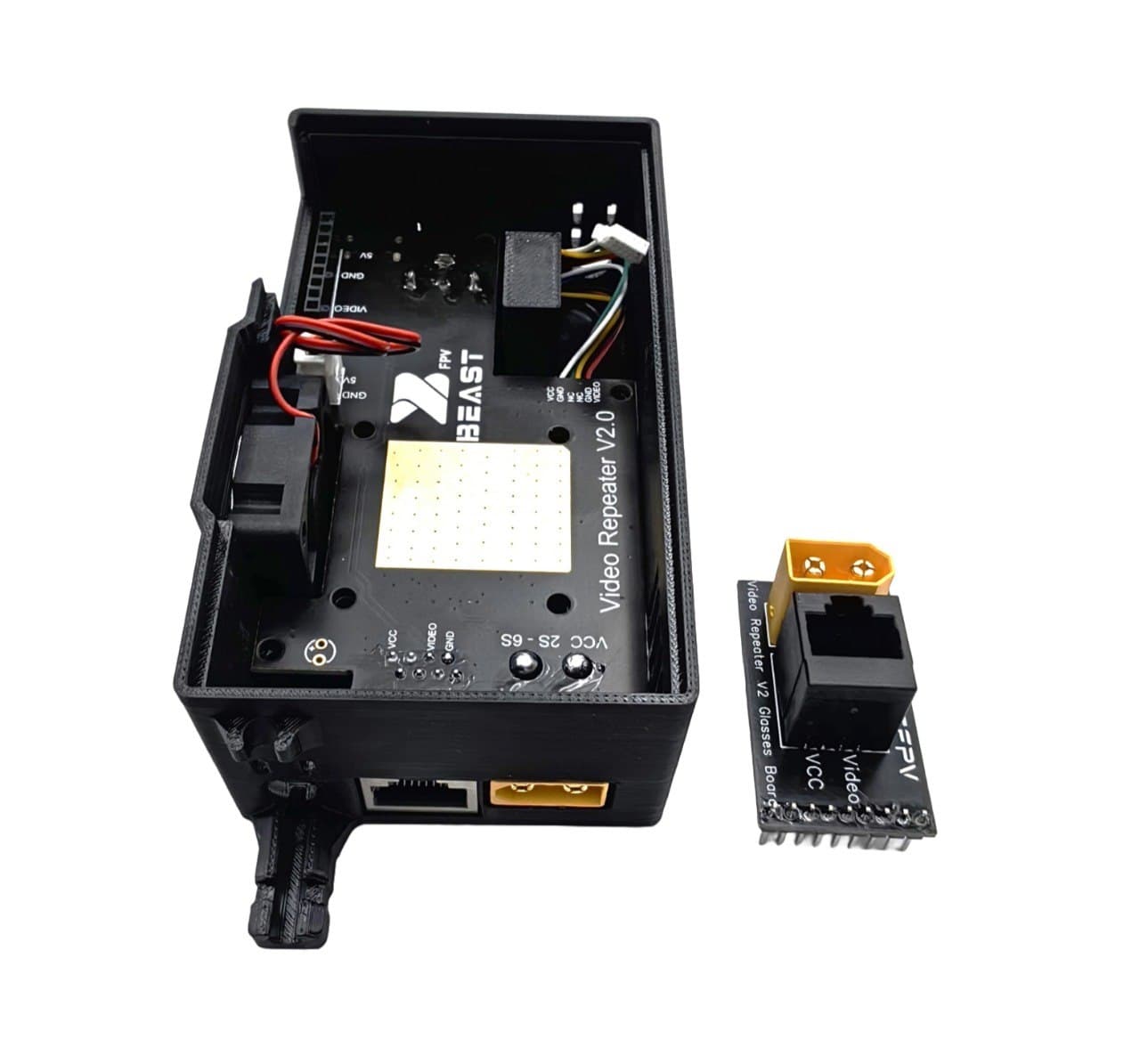

Ретранслятор BeastFPV НСУ видео

Закажите универсальный видеомост — ретранслятор BeastFPV НСУ видео!

1. Два режима работы: проводной (Ethernet) до 300 м и беспроводной ретранслятор.

2. Поддержка всех популярных частот видео 1.2/3.3/4.9/5.8 ГГц без ограничений.

3. Микроконтроллер STM32 для надежной и быстрой обработки сигнала.

4. Дублированные шлейфы и контактные площадки для пайки при несовместимости.

5. Универсальное питание 4S–6S LiPo (14.8–25.2 В) через разъем XT60.

6. Микроконтроллер: STM32

7. Интерфейсы: XT60 (питание), UART (последовательная связь), JR slot (радиоуправление), RJ45 (Ethernet)

8. Поддерживаемые протоколы: ELRS, TBS Crossfire

9. Разъем для передатчика: Micro

10. Максимальная мощность: Без ограничений

11. Обратная телеметрия: Поддерживается.

Техническое совершенство и два режима работы

Ретранслятор BeastFPV НСУ видео построен на базе микроконтроллера STM32. Устройство поддерживает два полностью независимых режима эксплуатации. В проводном режиме вы подключаете ретранслятор к пульту или очкам через кабель RJ45. Дальность передачи видеосигнала по витой паре Ethernet превышает 300 метров. Вы можете разместить ретранслятор на большой высоте или удалении от оператора.

В беспроводном режиме устройство работает как классический ретранслятор видеосигнала. Вы устанавливаете любой совместимый видеоприемник в слот Micro. Сигнал принимается, усиливается и ретранслируется на ваши FPV-очки. Дальность полета дрона увеличивается в разы без потери качества картинки.

Универсальная совместимость и питание

Ретранслятор не имеет ограничений по совместимости с оборудованием. Он работает с передатчиками и приемниками любых производителей и частот. Поддерживаются диапазоны 1.2 ГГц, 3.3 ГГц, 4.9 ГГц, 5.8 ГГц и другие. Интерфейс видеоприемника выполнен в стандарте FatShark / AV. Выходной аналоговый сигнал CVBS выводится на любой монитор или очки.

Инженеры предусмотрели защиту от несовместимости шлейфов. Все соединения продублированы контактными площадками на плате. Вы можете припаять провода напрямую при необходимости. Питание осуществляется от бортовой батареи 4S–6S LiPo через разъем XT60. Диапазон входного напряжения от 14.8 до 25.2 Вольта.

Протоколы управления и телеметрия

Ретранслятор поддерживает все современные протоколы управления. В их числе ExpressLRS и TBS Crossfire для резервного канала связи. Обратная телеметрия работает в полном объеме без дополнительных настроек. Устройство может использоваться как вынос управления по Ethernet на 300 метров. Это идеальный инструмент для сложных промышленных и поисковых миссий.

Конструкция и надежность

Компактный корпус ретранслятора защищает электронику от вибраций и ударов. Все разъемы имеют усиленное крепление к плате. Конструкция рассчитана на многократную замену приемных модулей. Слот Micro совместим с передатчиками различных марок и частот.
