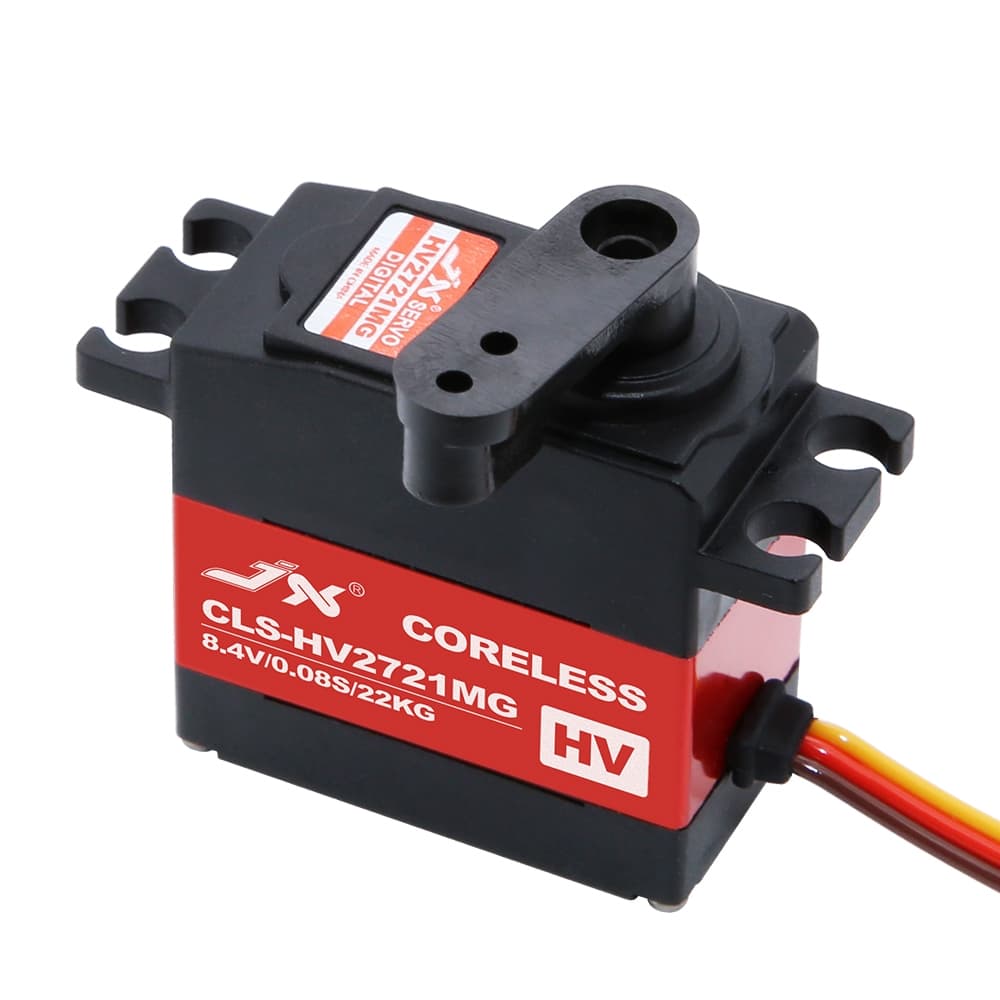

Сервопривод JX Servo CLS-HV2721MG

Купите высокоскоростной сервопривод JX Servo CLS-HV2721MG для продвинутых RC-моделей

JX Servo — китайский бренд, специализирующийся на производстве высокоточных сервоприводов для радиоуправляемых моделей. Компания выпускает широкий ассортимент цифровых и аналоговых сервоприводов для самолётов, вертолётов, автомобилей, лодок и роботов.

В каталоге бренда представлены модели разной мощности и размеров, от микро-сервоприводов до мощных стандартных версий. JX Servo делает ставку на тайваньские металлические шестерни и качественные коллекторные моторы. Продукция бренда популярна среди RC-энтузиастов благодаря хорошему соотношению цены и качества.

• Момент 22 кг·см при напряжении 8.4 В для тяжёлых нагрузок.
• Скорость 0.08 с/60° при 8.4 В для мгновенной реакции.
• Металлические шестерни и двойные подшипники для долговечности.
• Компактный вес всего 30 граммов для миниатюрных моделей.
• Мёртвая зона 2 мкс для идеальной точности позиционирования.

Как работает высоковольтный цифровой сервопривод

Микроконтроллер сервопривода принимает ШИМ-сигнал от приёмника. Длительность импульса определяет нужный угол поворота. Цифровой процессор сравнивает его с текущим положением вала. При расхождении мотор вращает металлические шестерни через редуктор. Двойные подшипники уменьшают трение и продлевают срок службы. Встроенный потенциометр постоянно отслеживает реальный угол. Высокое напряжение 8.4 В обеспечивает максимальную мощность.

Технические характеристики и функционал

Модель CLS-HV2721MG работает при напряжении 6.0–8.4 В. Рабочая частота сервопривода составляет 1520 мкс / 330 Гц. Мёртвая зона (Dead zone) равна 2 микросекундам для высокой точности. Скорость при 6.0 В достигает 0.10 секунд на 60 градусов. При 8.4 В скорость улучшается до 0.08 секунд на 60°. Момент при 6.0 В равен 18.0 кг·см. При 8.4 В момент возрастает до 22.0 кг·см.

Габариты устройства составляют 32.4×16.8×30.8 мм. Вес сервопривода равен 30 граммам. Длина соединительного провода – 220 мм (JR разъём). Количество зубьев шестерни – 25T. Тип подшипников – 2BB (два шарикоподшипника). Материал шестерней – металл для высокой надёжности.

Этот миниатюрный сервопривод идеально подходит для продвинутых RC-моделей. Он отлично работает в самолётах 3D и в мощных вертолётах. Высокая скорость и момент делают его лучшим выбором для пилотов. Металлические шестерни выдерживают экстремальные нагрузки при манёврах.

• Мертвая зона: 2 мкс
• Рабочая частота: 1520 мкс / 330 Гц
• Диапазон напряжения: 6,0 8,4 В
• Скорость работы (6,0 В): 0,10 сек/60°
• Скорость работы (8,4 В): 0,08 сек/60°
• Тормозной момент (6,0 В): 18,0 кг·см
• Тормозной момент (8,4 В): 22,0 кг·см
• Размеры: 32,4 x 16,8 x 30,8 мм
• Вес: 30 г
• Длина соединительного провода: JR 220 мм
• Зубья шестерни: 25T
• Подшипник: 2BB
