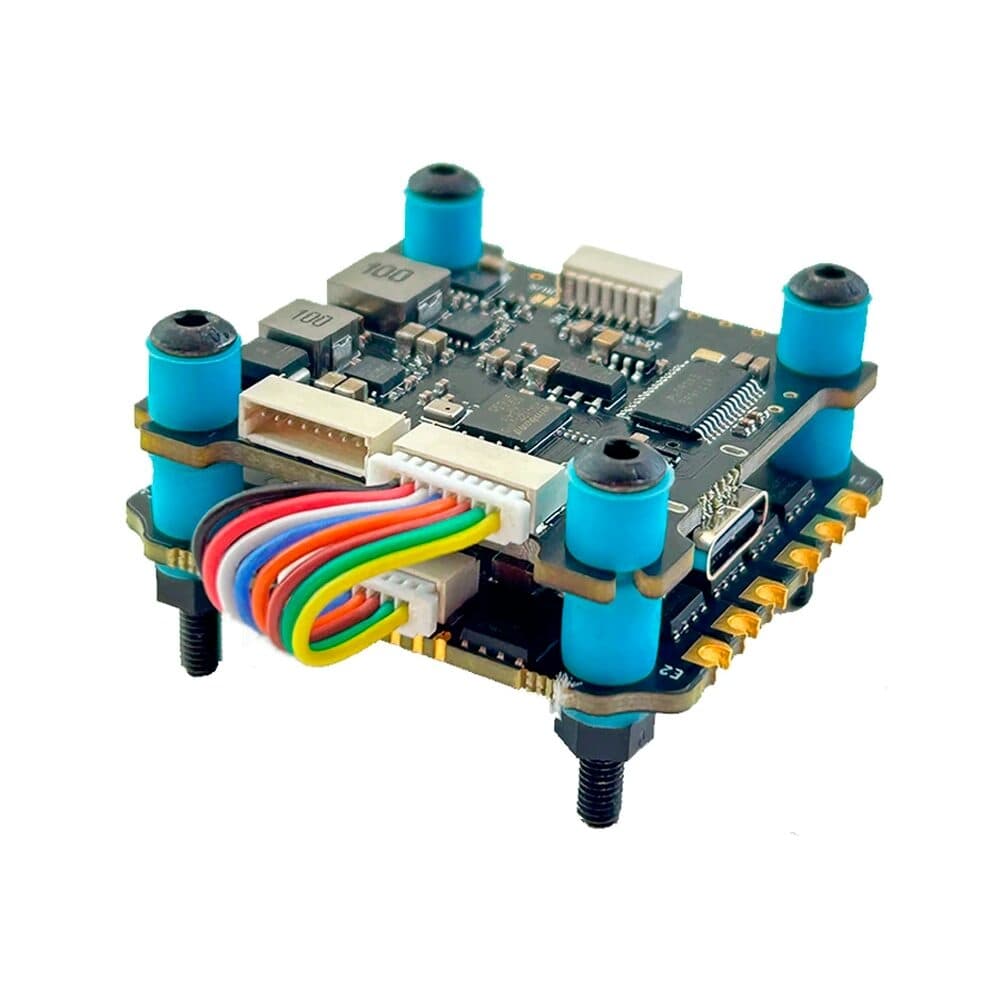

Стек SoloGood F405 V4 BLS 60A

Выбирайте идеальный центр управления — стек SoloGood F405 V4 BLS 60A для вашего дрона!

• Компактная интеграция «всё в одном» для аккуратной и легкой сборки дрона.

• Мощный полетный контроллер на процессоре F405 с поддержкой современных прошивок.

• 4 регулятора хода по 60А каждый для работы с мощными моторами на 6S.

• Встроенная система BEC 9V/2A для стабильного питания периферии.

• Множество интерфейсов для подключения GPS, приемника, LED-лент и другой электроники.

Принцип работы и функционал

Стек SoloGood F405 V4 BLS 60A является центральным вычислительным и силовым узлом квадрокоптера. Его работа начинается с получения команд от пилота через приемник. Сигналы поступают на полетный контроллер (FC). Микропроцессор STM32F405 обрабатывает эти команды вместе с данными от гироскопа и акселерометра. Он вычисляет, какую тягу должен создать каждый мотор для выполнения маневра.

Затем FC отправляет высокочастотные цифровые сигналы (по протоколам DShot) на встроенные регуляторы хода (ESC). Каждый из четырех ESC преобразует энергию аккумулятора в трехфазный ток для своего мотора. Интеграция FC и ESC в одной плате минимизирует помехи и задержки. Это дает дрону невероятно быстрый и точный отклик на стики.

Технические характеристики и применение

Технические параметры стека делают его лидером в своем классе. Полетный контроллер основан на процессоре STM32F405, работающем на частоте 168 МГц. Он поддерживает прошивки Betaflight и Emuflight. Каждый из четырех регуляторов обеспечивает непрерывный ток 60А с пиковым до 75А. Стек полностью совместим с литий-полимерными аккумуляторами до 6S (25.2В).

Устройство оснащено всеми необходимыми портами. Это UART для GPS и телеметрии, разъемы для приемника в форматах SBUS/IBUS/SPI. Также есть выходы для LED-лент и пищалки (buzzer). Встроенный стабилизатор BEC выдает стабильные 5В и 9В для питания приемника, камеры и других датчиков. Это исключает необходимость во внешних BEC.

Этот стек создан для динамичных и требовательных полетов. Он станет идеальным выбором для гоночных квадрокоптеров 5-дюймового класса, где важна каждая миллисекунда. Его мощности хватит для агрессивного фристайла на 6S аккумуляторах. Надежная конструкция подойдет и для продвинутых любительских сборок. Прошивка настраивается через удобные графические интерфейсы Betaflight Configurator.

Установка стека значительно упрощает процесс сборки дрона. Вам не нужно прокладывать отдельные силовые провода к каждому ESC. Это снижает общий вес, уменьшает помехи и делает конструкцию аккуратнее. Стек поставляется с защитным конденсатором для подавления скачков напряжения.

Технические характеристики

• Основное управление: STM32F405
• Гироскоп: ICM42688P
• Барометр: Поддержка SPL-06
• Экранное меню: Поддержка (AT7456E)
• BEC: 10 В/2 А, 5 В/2 А
• Порт UART: 6
• Черный ящик: встроенная флэш-память (16 МБ)
• Количество поддерживаемых двигателей: M1-M8.
• Название прошивки: BETAFLIGHT: SOLOGOODF405
• Входное напряжение: литиевая батарея 3-6S (11-30 В МАКС.)
• Выходное напряжение: VBAT
• Монтажное отверстие: 30,5×30,5 мм (апертура 4 мм).
• Размер управления полетом: 38,5×38,5 мм.
• Вес: 8,1 грамм.
